Menținerea celulelor sub 35°C: calea MS-GS215-2H3 către 6.000 de cicluri și 70% EOL

Numărul care nu apare într-o comparație cu fișa de specificații

Majoritatea dulapurilor de baterii C&I sunt comparate în ceea ce privește kWh, kW și prețul pe ciclu. Ceea ce este rar analizat este bucla de control al temperaturii care determină dacă numărul de cicluri anunțat este realist sau optimist. O celulă menținută la 35 ° C se degradează pe o curbă semnificativ diferită de cea care crește în mod regulat la 45 ° C sau 50 ° C - și această diferență se compune pe parcursul a mii de cicluri în ani de viață utilizabilă a activelor.

MS-GS215-2H3 de la Deye își leagă ≥6.000 de cicluri, 70% sfârșitul vieții evaluarea capacității direct la un sistem de management termic construit în jurul unei ținte: mențineți fiecare celulă sub 35°C, indiferent de condițiile ambientale sau de sarcina de încărcare/descărcare. Această piesă prezintă modul în care acea țintă este de fapt ținută.

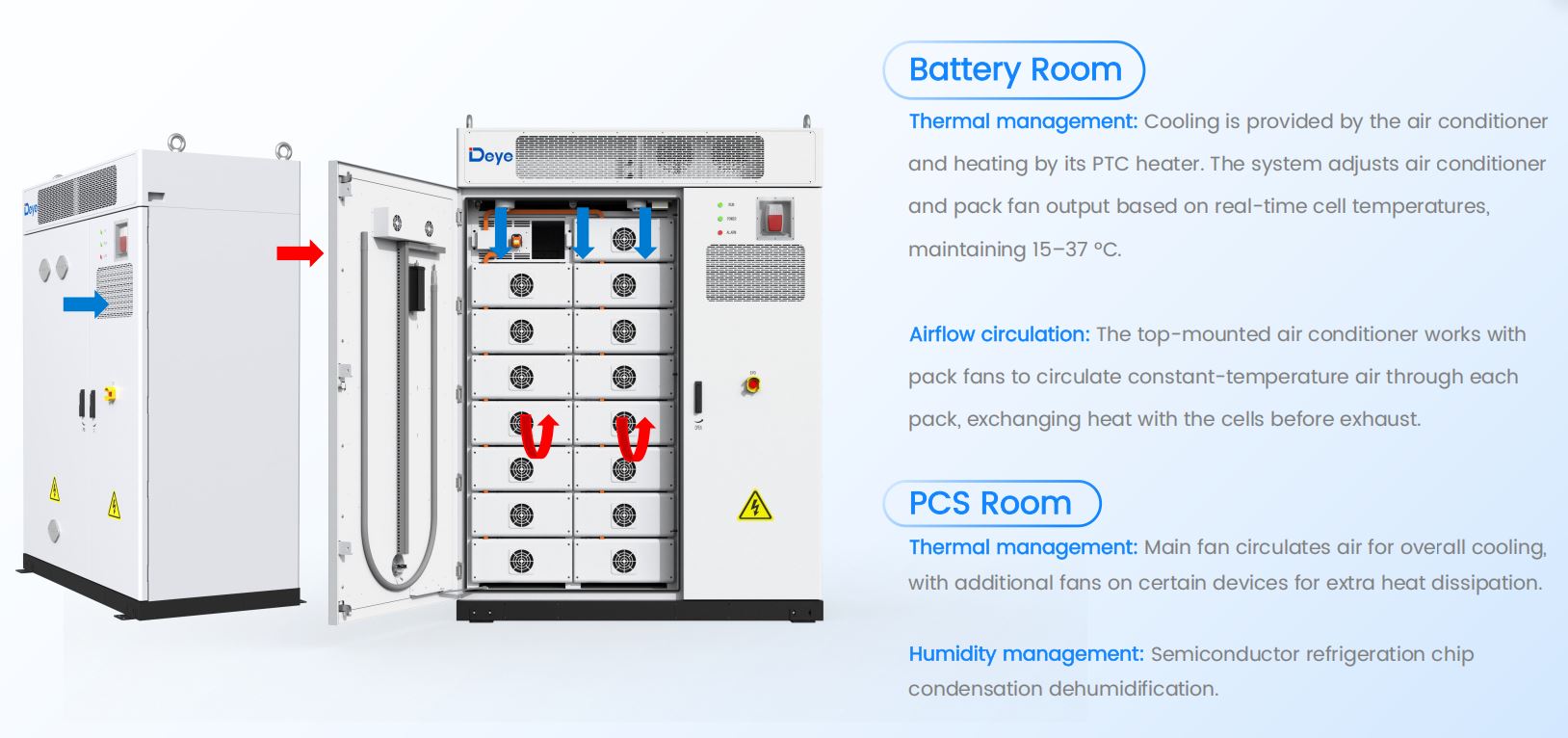

O buclă de control în două direcții, nu doar răcire

Camera bateriei nu se bazează pe o singură unitate de răcire care reacționează la un singur senzor. Răcirea vine de la un aparat de aer condiționat; încălzirea provine de la un încălzitor PTC încorporat în aceeași buclă. Ambele sunt ajustate continuu pe baza citirilor în timp real ale temperaturii celulei, împreună cu ieșirea ventilatorului pachetului, menținând compartimentul într-o bşiă de lucru de 15–37°C .

Funcționarea încălzirii și răcirii pe aceeași buclă de control contează în climatele cu variații ample zi-noapte sau extreme sezoniere. Un dulap care doar se răcește va lăsa celulele să se răcească în diminețile de iarnă, ceea ce afectează acceptarea încărcăturii și accelerează riscul de placare cu litiu la temperaturi scăzute, la fel de sigur cum căldura accelerează degradarea la celălalt capăt.

Circulația fluxului de aer: obținerea aerului la temperatură constantă în fiecare pachet, nu doar în cameră

Menținerea unei temperaturi medii la nivel de cameră nu este același lucru cu menținerea fiecărei celule la acea temperatură - un compartiment poate atinge o medie de 30 ° C, în timp ce pachetele din spate sunt mai fierbinți decât pachetele din apropierea aparatului de aer condiționat. Designul lui Deye direcționează aerul în mod activ și nu pasiv: aparatul de aer condiționat montat în partea de sus funcționează împreună cu ventilatoare individuale , împingând aer la temperatură constantă prin fiecare pachet pe rând, astfel încât să facă schimb de căldură cu celulele direct înainte de a fi epuizat.

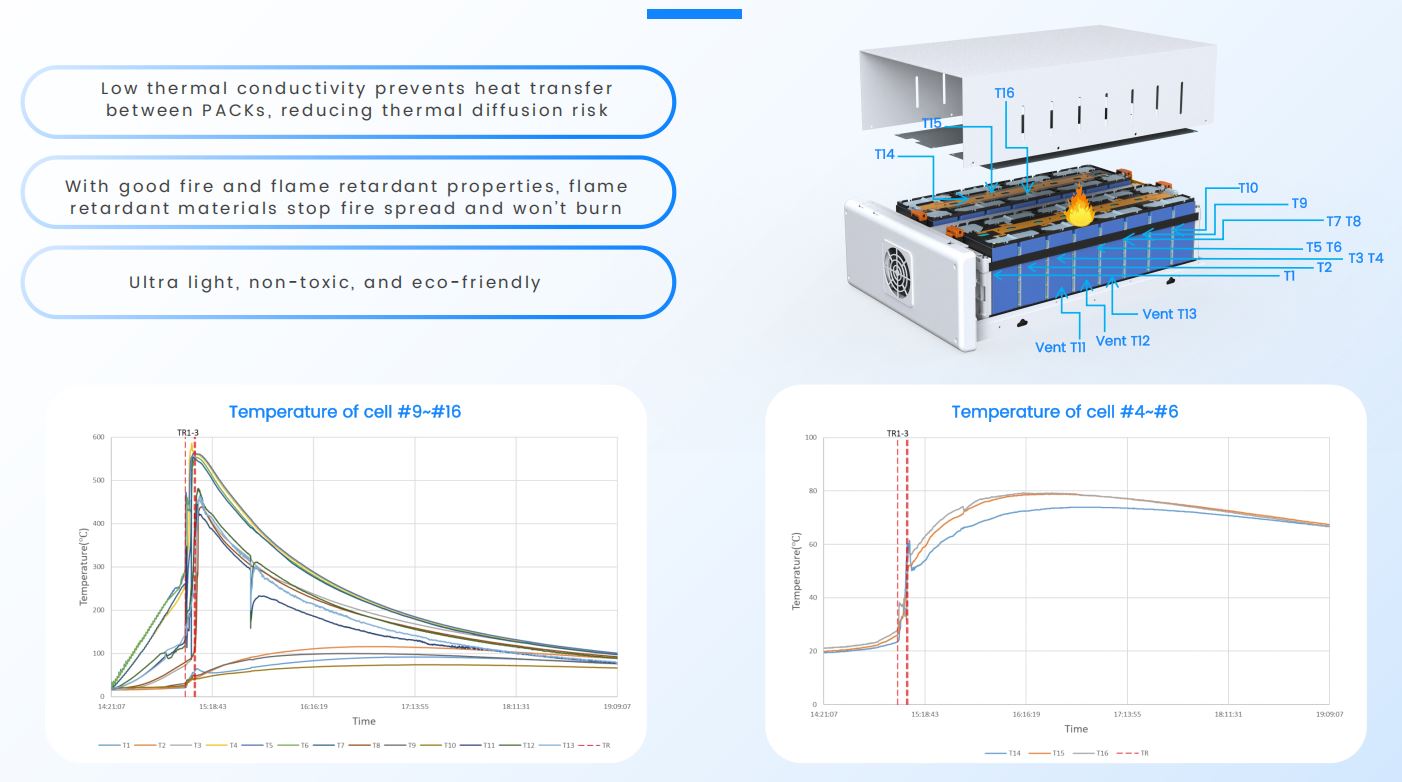

Puncte de monitorizare a temperaturii de pe stiva de pachete
Zona	Interval monitorizat
Pachete inferioare	Celulele #1–8 (T1–T9)
Pachete superioare	Celulele #9–16 (T10–T16)
Zone de aerisire	T11, T12, T13

Această circulație pachet cu pachet este ceea ce face delta temperaturii de la celulă la celulă - nu doar media camerei - o variabilă controlabilă. Un dulap care măsoară doar temperatura aerului ambiant nu poate prinde un singur pachet de supraîncălzire la timp; unul care monitorizează șaisprezece zone distincte poate.

Izolație ca dispozitiv de protecție pasiv

Fluxul de aer activ se descurcă în condiții normale de funcționare, dar stratul de izolație la nivelul pachetului este cel care limitează cât de departe călătorește căldura dacă un pachet se încălzește. Materialul dintre pachete este specificat pentru o conductivitate termică scăzută, în special pentru a încetini transferul de căldură către pachetele învecinate, reducând riscul difuziei termice în stiva. Este, de asemenea, ignifug, ușor și non-toxic - proprietăți care contează la fel de mult pentru ceea ce se întâmplă în timpul unui eveniment termic activ, precum și pentru funcționarea de zi cu zi de rutină.

Acesta este același strat de izolație care funcționează ca măsură de izolare în designul de siguranță la incendiu al dulapului - managementul termic și siguranța la incendiu nu sunt sisteme separate aici, ele împărtășesc aceeași barieră fizică făcând două lucrări simultan.

Camera PCS își rulează propria buclă de răcire

Electronica de putere generează propria sarcină termică independent de baterie, astfel încât compartimentul PCS este gestionat separat de camera bateriei. Un ventilator principal se ocupă de circulația generală a aerului, cu ventilatoare suplimentare montate pe componente specifice de mare disipare pentru o răcire țintită. Umiditatea este controlată printr-un cip de refrigerare cu semiconductor care condensează și elimină umiditatea din aerul din compartiment.

Separarea celor două zone termice evită o scurtătură comună de proiectare: partajarea unei bucle de răcire între baterii și electronicele de putere tinde să le subdimensioneze pe ambele, deoarece cele două au toleranțe diferite de temperatură și consecințe diferite ale defecțiunilor.

Ce cumpără de fapt controlul la 35°C: 6.000 de cicluri și 70% EOL

Numerele titlurilor de pe acest cabinet - ≥6.000 de cicluri and 70% reținere a capacității la sfârșitul vieții — nu sunt independente de sistemul termic descris mai sus; sunt rezultatul direct al acesteia. Cifrele de viață ciclului LFP sunt întotdeauna condiționate de temperatura de funcționare, iar ratingul lui Deye este realizabil doar deoarece bucla de management termic menține celulele în banda de 15-37°C descrisă mai devreme, mai degrabă decât să le lase în derivă în funcție de condițiile ambientale.

Contextul de evaluare a ciclului de viață
Metric	Valoare
Ciclu de viață	≥6.000 de cicluri
Capacitate de sfârșit de viață	70%
Plafonul de temperatură țintă a celulei	<35°C
Banda de operare a camerei bateriei	15–37°C

Pentru un proiect care rulează un ciclu zilnic, 6.000 de cicluri se traduce în aproximativ 16 ani de funcționare înainte ca capacitatea să scadă la 70% din plăcuța de identificare - un număr care este valabil doar dacă sistemul termic își face treaba în fiecare dintre aceste cicluri, nu doar în condiții de testare de laborator.

Anvelopa de funcționare: -20°C până la 50°C, IP54, C5

Controlul termic intern contează doar dacă carcasa în sine poate supraviețui locului pe care este instalată. Dulapul este evaluat pentru -20°C până la 50°C funcționarea la mediu (cu derating peste 45°C), poartă o IP54 rating de intrare și este construit pentru a C5 grad anticoroziv pentru medii de coastă, industriale sau cu umiditate ridicată. Altitudinea de lucru este de 3.000 m.

Niciuna dintre aceste trei evaluări nu efectuează activitatea de control intern al temperaturii descrisă mai sus - ele definesc condițiile externe împotriva cărora trebuie să lucreze sistemul intern. Un dulap cu un control termic intern excelent, dar un rating slab al carcasei ar eșua într-un loc dur; cei doi sunt proiectați ca o pereche aici.

Ce înseamnă aceasta pentru costul total de proprietate

Managementul termic este invizibil într-o comparație cu fișa de specificații, dar apare direct în două numere care contează pentru economia proiectului: ciclul de viață realizat și ritmul de diminuare a capacității. Un dulap care lasă celulele să funcționeze la cald poate atinge același kWh nominal în prima zi, dar atinge capacitatea de 70% cu ani mai devreme decât sugerează numărul de cicluri nominale - transformând un activ de 15 ani într-unul de 10 ani.

Pentru integratorii care dimensionează costul total de proprietate al unui proiect, mai degrabă decât doar prețul său inițial, arhitectura termică descrisă aici este în mod eficient prețul pentru garanția de 10 ani. Merită revizuit alături de modul în care Sistemul de conversie a puterii se coordonează cu BMS pentru a proteja durata de viață a bateriei în timp real, și împotriva completului Gama de soluții C&I ESS atunci când se compară dulapurile în funcție de costul ciclului de viață, mai degrabă decât de capacitatea principală.
