Dulap pentru baterii de exterior Deye GE-F128/F240/F256: Ghid C&I ESS la scara mica

Un nou punct de referință pentru stocarea energiei comerciale și industriale la scară mică

Majoritatea site-urilor comerciale și industriale nu au nevoie de o scurtă de baterii la scară de megawați. O fabrică care rulează vârfuri de bărbierit, un centru comercial care compensează taxele cererii sau fermă care face rezervă pentru încărcături critice are nevoie de obicei undeva între 100 kWh și 300 kWh - suficient pentru a conta, nu suficient pentru a justifica un sistem containerizat răcit cu lichid cu propriul echipaj de întreținere. Acest decalaj este exact unde Dulap de baterii de exterior Deye GE-F128/F240/F256 este poziționat, ca parte a unei familii mai largi de soluții C&I ESS la scară mică .

Construită în jurul unei celule de fosfat de fier de litiu de 314 Ah și asociată cu invertoarele hibride Deye de 30–125 kW sau unități PCS modulare, seria GE-F comprimă o arhitectură completă de siguranță în șase dimensiuni, răcire inteligentă cu aer și extindere paralelă de până la 10 unități într-o dulap care să se instaleze într-o structură care să nu se instaleze.

Trei dulapuri, o platformă

Seria acoperă trei dimensiuni de dulap fizic, fiecare oferită în mai multe configurații de energie construită din același modul de baterie de 16,08 kWh:

Seria GE-F128 — cel GE-F112/128 dulap exterior pentru baterii , 112,4 kWh și 128,5 kWh, 7 sau 8 module

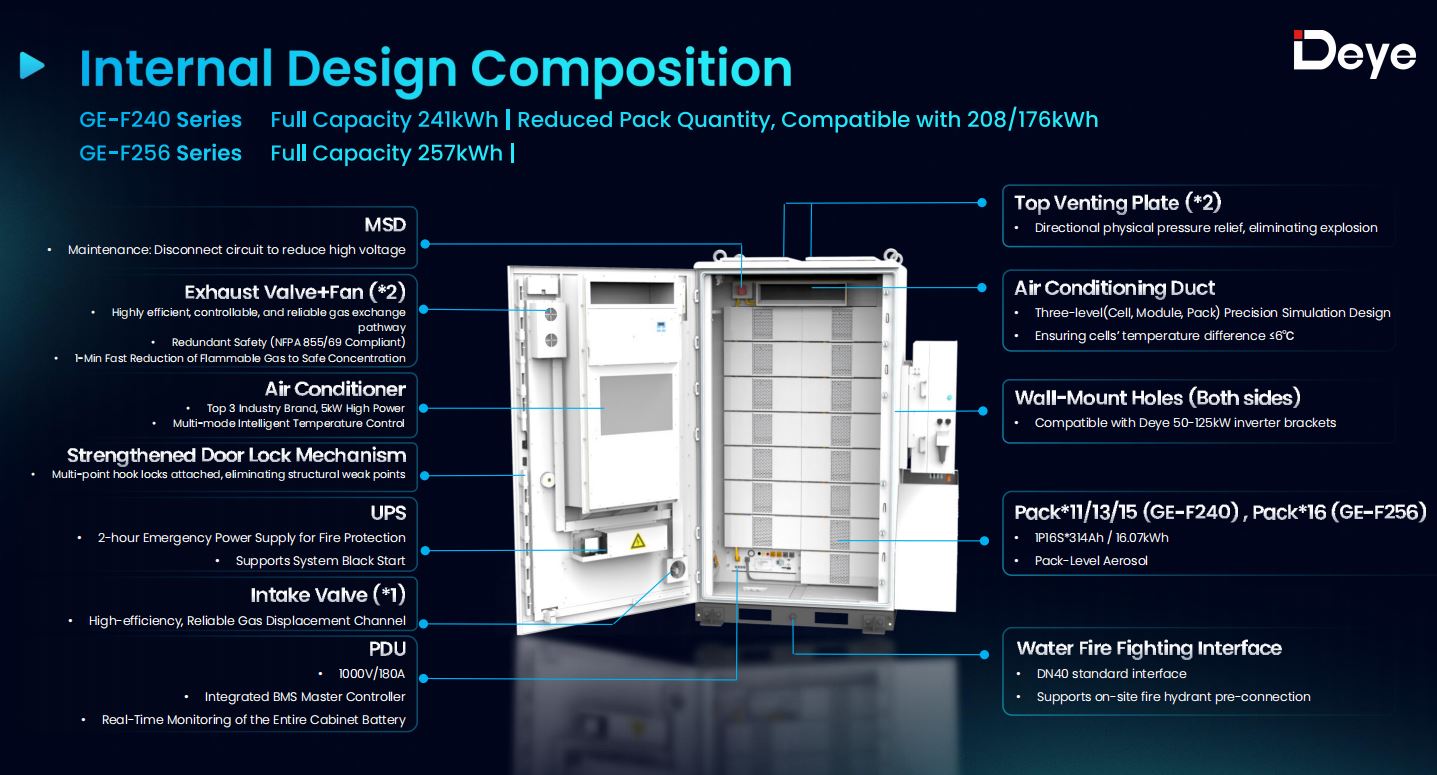

Seria GE-F240 (GE-F176 / GE-F208 / GE-F240) - parte a Seria de dulapuri pentru baterii exterioare GE-F240/256 , 176,84 kWh până la 241,15 kWh, 11 până la 15 module
Seria GE-F256 — tot în cadrul platformei GE-F240/256, 257,23 kWh, 16 module

Fiecare variantă împărtășește aceeași celulă de bază - un pachet LFP 1P16S 314Ah evaluat la 51,2 V - care menține ecosistemul de accesorii, protocolul de comunicare și siguranța consistentă în sistemele întregi. Tensiunea de funcționare variază de la 280 V la cea mai mică configurație până la 934,4 V la GE-F256 și fiecare dulap suportă un curent maxim de încărcare/descărcare de 180 A cu un vârf de 285 A timp de 15 secunde.

De ce celulele 314Ah schimbă economia

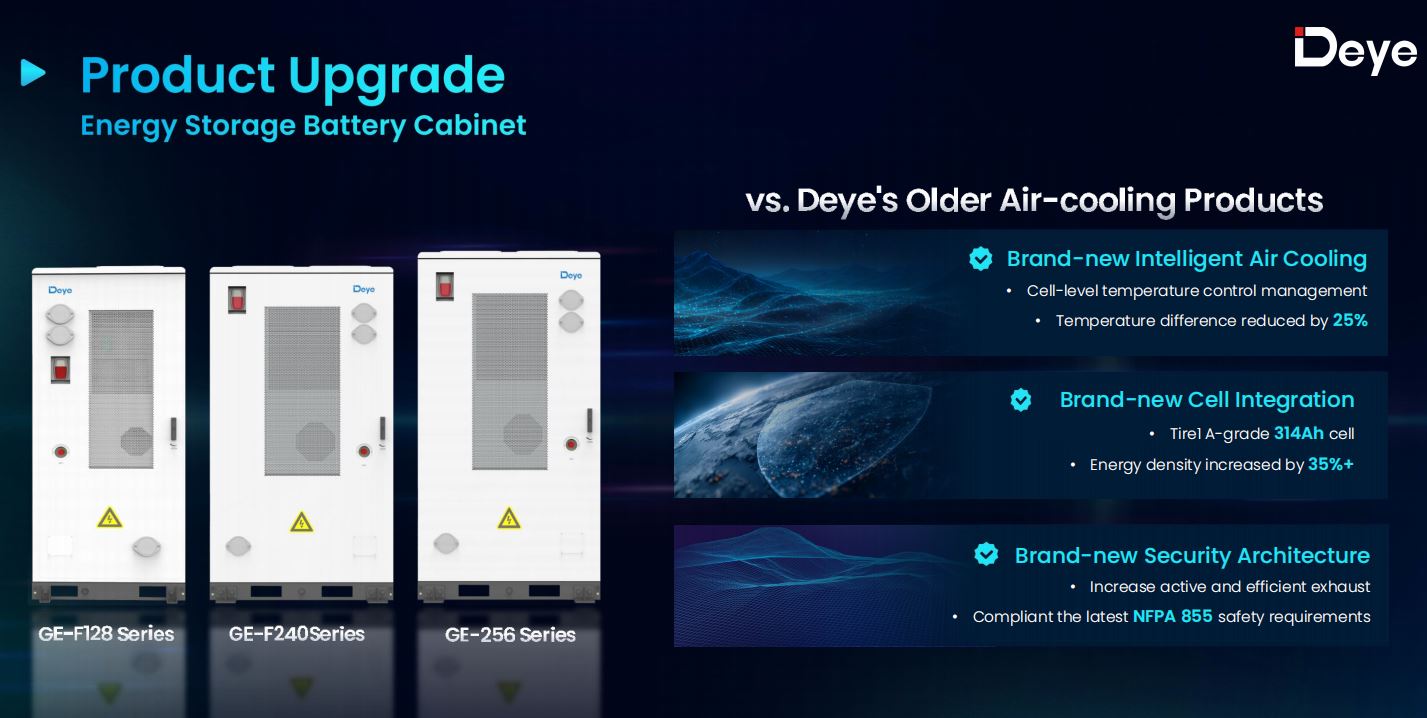

Trecerea de la celula de 100 Ah a generației anterioare la o celulă de 314 Ah nu este doar o creștere a capacității. Mai puține celule mai mari înseamnă mai puține conexiuni la nivel de pachet, mai puține puncte potențiale de defecțiune și un cablaj intern mai simplu - ceea ce este o mare parte din motivul pentru îngrijirea costului unitar al seriei GE-F128 scade cu aproximativ 25% în comparație cu dulapurile mai vechi Deye răcite cu aer și cu aproximativ 15% GE pe platformă.

Ciclul de viață se îmbunătățește semnificativ. Celula de 314 Ah este evaluată pentru 8.000 de cicluri la 0,5C și 25°C până la 70% la sfârșitul vieții, în creșterea de la 6.000 de cicluri pe celula din generația anterioară, fără derating la 45°C și o diferență de temperatură de la celulă menținută la 6°C - o răspândire cu 25% mai strânsă decât a reușit designul mai vechi.

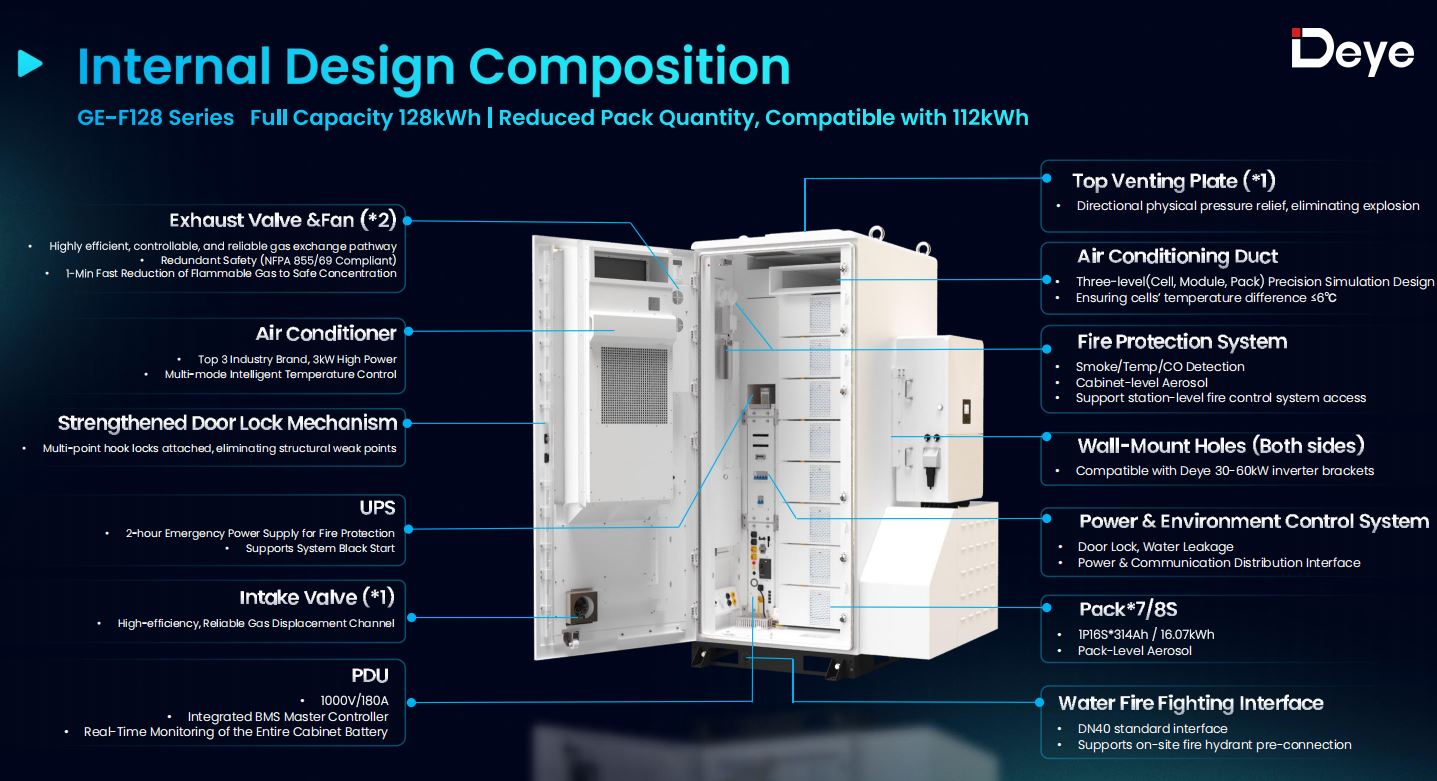

Siguranță în șase dimensiuni: D1 până la D6

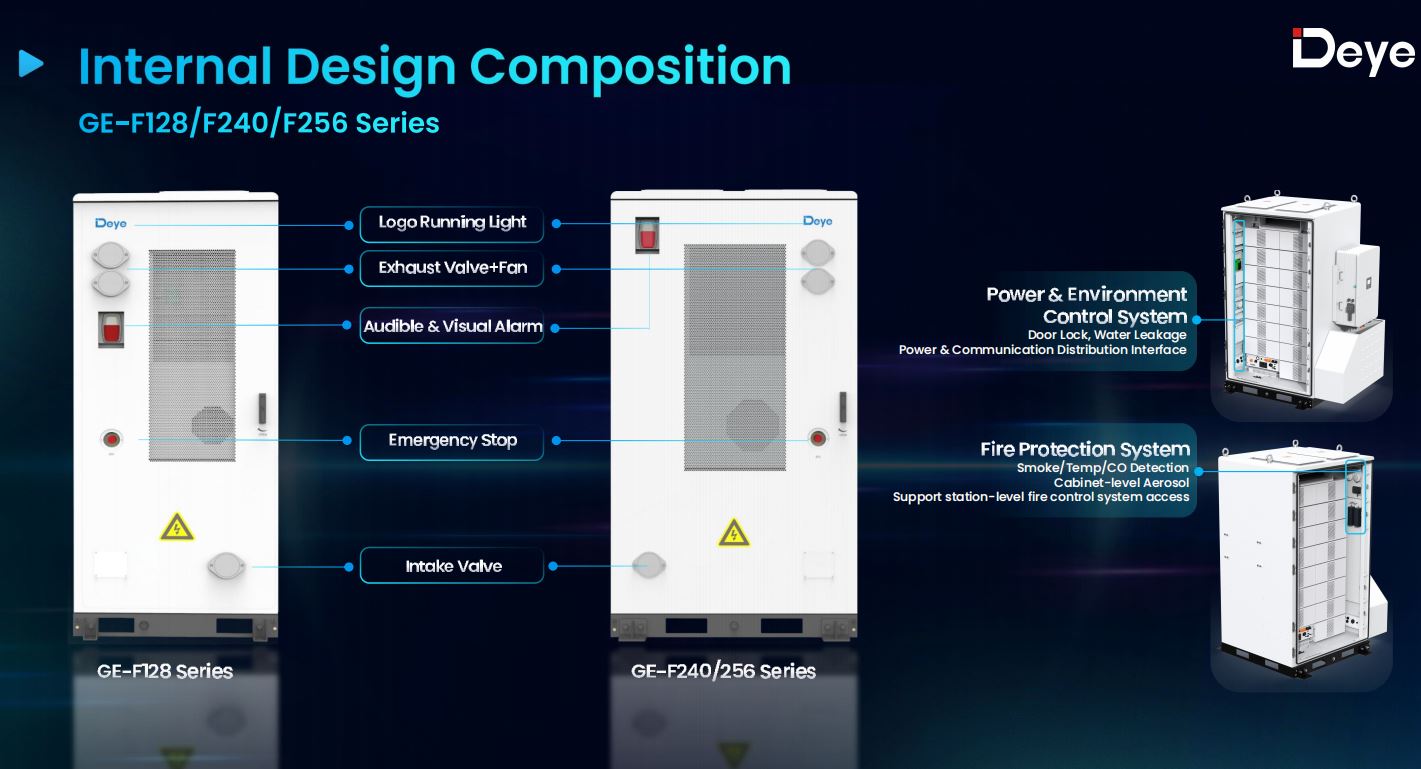

Dulapurile pentru baterii care stau în aer liber lângă un doc de încărcare sau un perete din fabrică nu beneficiază de luxul unei încăperi dedicate rezistente la foc, așa că proiectul de siguranță trebuie să lucreze mai mult de unul singur. Deye structurează acest lucru în șase straturi, fiecare abordat un mod diferit de defecțiune:

D1 — Izolare electrică , prevenind propagarea erorilor între pachete
D2 — Izolație fizică/termică între celule și module
D3 — Ventilare activă , curățând gazul inflamabil la o concentrație sigură în decurs de un minut
D4 — Reducerea direcțională a exploziei printr-o placă de aerisire montată în partea superioară
D5 — Suprimarea aerosolilor atât la nivel de pachet, cât și la nivel de cabinet
D6 — Interfață de stingere a incendiilor cu apă , o conexiune standard DN40 pentru pre-conectarea hidrantului la fața locului

Un detaliu care merită semnalat pentru oricine compară fișele de specificații: ventilația pentru explozie se află pe de sus a cabinetului mai degrabă decât în spate. Acest lucru contează în instalațiile spate în spate sau unul lângă altul, în care un panou de ventilație montat în spate ar fi fie blocat, fie ar necesita spațiu suplimentar pe care șantierul ar putea să nu aibă. Dulapul transportă, de asemenea, o sursă de alimentare de urgență de 2 ore, susținută de UPS, astfel sistemul de protecție împotriva incendiilor continuă să funcționeze dacă chiar alimentarea principală este întreruptă și este în conformitate cu NFPA 855, NFPA 68/69 și UL9540A.

Răcire inteligentă cu aer fără penalizare de derating

Răcirea cu aer are reputația că se luptă în climatele calde, de unde provine, de obicei, argumentul „răcirii cu lichid doar pentru ceva serios”. Seria GE-F o respinge cu o conductă de aer împreună simulată cu precizie pe trei niveluri (celulă, modul, pachet), condusă de un aparat de aer inclus de top de marcă industrială, evaluat la 3kW pe GE-F128 și 5kW pe GE-F240/256.

Rezultatul este fără derating până la 45°C temperatura mediului ambiant — un prag care majoritatea concurenților răciți cu aer fie nu îl pot atinge, fie îl pot atinge doar cu o diferență mai mare a temperaturii celulei. Datele de comparație ale lui Deye plasează mai multe dulapuri rivale răcite cu aer la 40 ° C înainte de a începe deratingul, cu diferențe de temperatură de 8-10 ° C față de 6 ° C din seria GE-F. Pentru o instalație de pe acoperiș sau de doc de încărcare în sudul Europei sau Orientul Mijlociu în timpul verii, acest decalaj este diferența de puterea maximă și un sistem dintre care se clasifică în mod liniștit după-amiaza.

Potrivirea unui dulap cu o unitate de alimentare

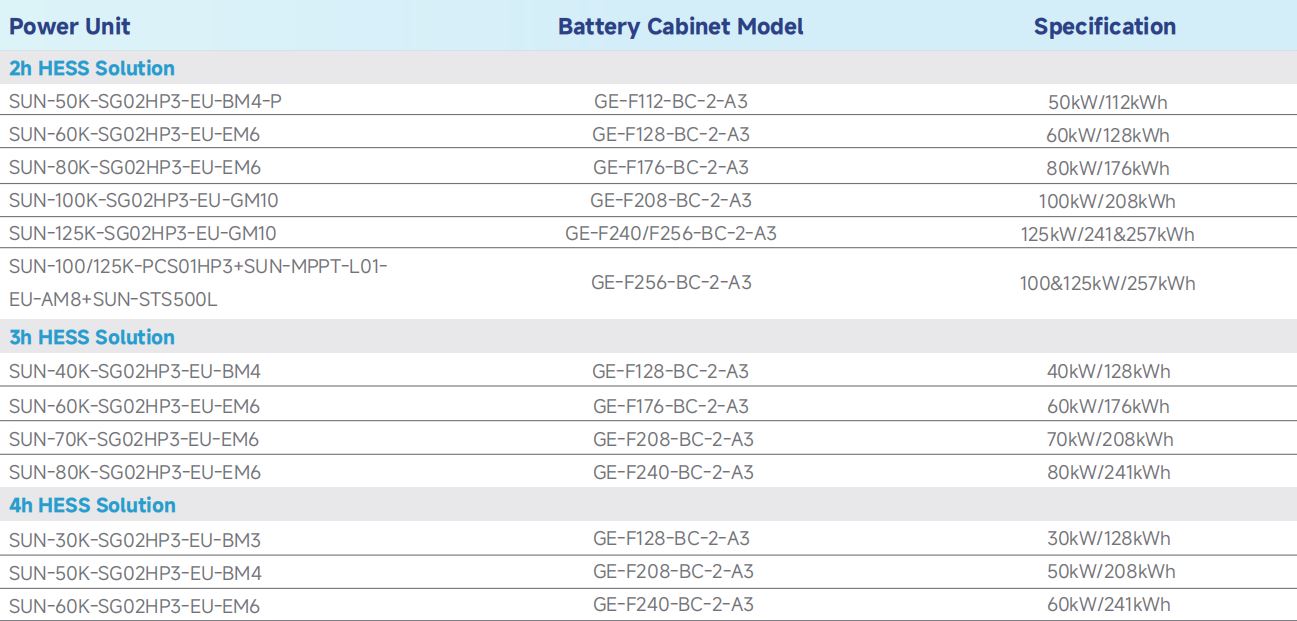

Seria GE-F nu este vândută ca un singur pachet fix - este un meniu. În funcție de durata de descărcare dorită (2h/3h/4h) și de putere totală, așa dulap se poate asocia cu diferite Invertoare hibride trifazate de înaltă tensiune Deye , sau, pentru GE-F240/256 mai mare, cu o stivă modulară PCS MPPT STS:

Seria GE-F128 perechi cu invertoare hibride de 30–60 kW
Seria GE-F240/256 perechi cu invertoare hibride de 50–125 kW sau cu sistemul modular de conversie a puterii SUN-100K/125K-PCS01HP3

Un singur Invertor hibrid trifazat SUN-60K potrivit cu a Dulap exterior pentru baterii GE-F128 , de exemplu, furnizează un sistem de 2 ore de 60 kW/128 kWh. Treceți la o unitate SUN-30K cu același dulap și devine o configurație de 4 ore de 30kW/128kWh - același hardware la baterie, ciclu de funcționare diferit, selectat pur și simplu prin potrivirea curentului nominal al invertorului cu fereastra de descărcare dorită.

Scalarea dincolo de un singur cabinet

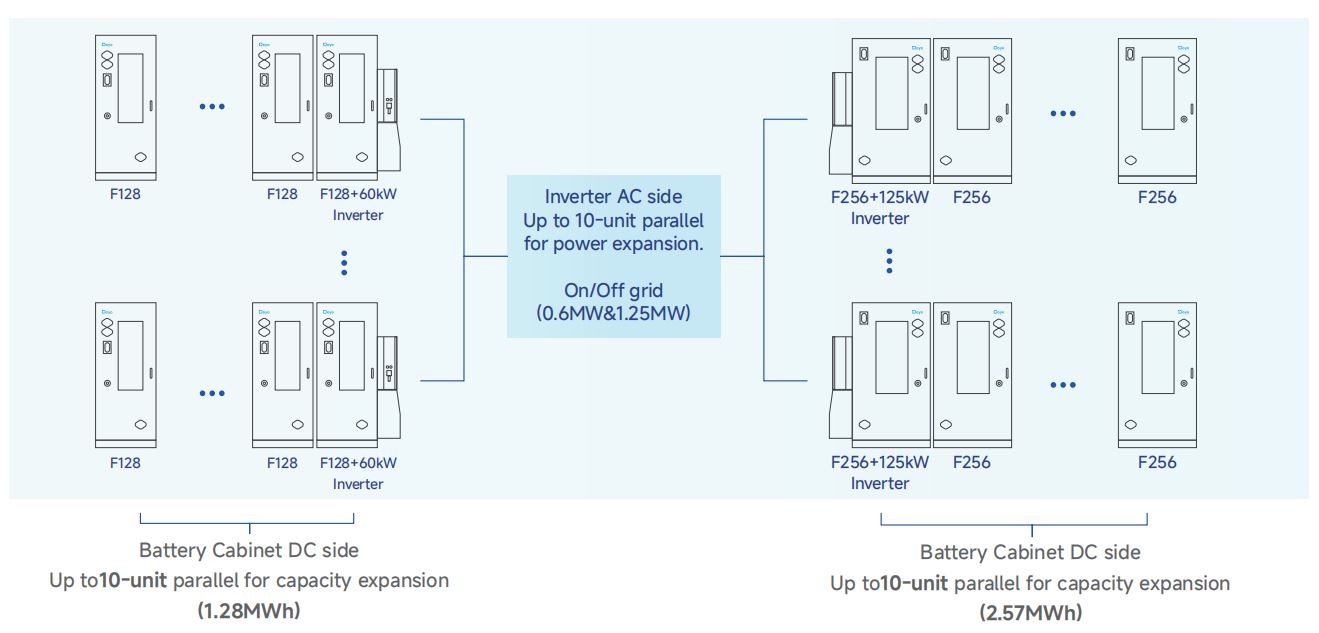

Un singur cabinet GE-F256 depășește aproximativ 257 kWh, dar majoritatea proiectelor C&I cresc în timp sau încep mai mult decât poate acoperi un cabinet. Pe partea DC, până la 10 dulapuri pot fi puse în paralel per stivă, ceea ce aduce seria GE-F128 la 1,28 MWh și seria GE-F240/256 la 2,41–2,57 MWh - suficient pentru a ajunge în teritoriul acoperit de sistemul dedicat Deye sisteme BESS la scară largă pentru proiectele care depășesc în întregime sau abordare de cabinet modular. Pe partea de curent alternativ, invertoarele din seria HP3 de la Deye acceptă paralelizarea până la 10 unitati , împingând capacitatea de putere on/off-grid la 0,6 MW sau 1,25 MW, în funcție de modelul de invertor.

Designul invertorului acceptă, de asemenea, două intrări independente de baterie, ce înseamnă că dulapurile cu specificații diferite - ceea ce zicem, un GE-F128 existent alături de un GE-F240 nou adăugat - pot sta pe aceeași unitate de alimentare, mai degrabă decât să forțeze sau să înlocuiască complet a flotei atunci când capacitatea trebuie să se schimbe.

Instalare și management de la distanță

Pregătirea șantierului este locul în care se ascunde de fapt o mare parte din costul total instalat al unui sistem de baterii - plăcuțe de beton, armături pentru pereți, suporturi personalizate. Peretele exterior al dulapului GE-F sunt poziții prestabilite de montare a invertorului pe ambele părți, astfel încât suportul invertorului se atașează direct la dulap, mai degrabă decât să necesite un control separat de montare pe perete. Deye oferă trei metode de ridicare, în funcție de greutatea invertorului și de accesul la șantier: ridicare cu macara/stivuitor pentru unități de 100–125 kW (~150 kg), o ridicare simplă cu palan cu lanț pentru unități de 60–125 kW și ridicare manuale pentru unități de 30–50 kW (~80 kg).

Odată pus în funcțiune, sistemul este gestionat fie local prin Bluetooth/USB, fie de la distanță prin platforma Deye Cloud, care se ocupă de upgrade-uri de firmware, programarea de încărcare/descărcare conștientă de tarife dinamice și monitorizare în timp real în peste 30 de limbi.

Unde se potrivește seria GE-F

Nimic din toate acestea nu vizează stocarea la scară de utilitate. PV-BESS-diesel sau BESS drept, în care un sistem containerizat complet ar fi exagerat, dar o baterie la scară rezidențială nu ar acoperi încărcarea. Pentru comparație, proiectele care au nevoie de o abordare completă, mai degrabă decât modulară, se pot uita la Deye. sisteme de stocare a energiei din baterii pentru proiecte C&I , sau, pentru site-urile mai mici cu un singur cabinet, the invertoare hibride de stocare a energiei all-in-one .

Pentru un instalator sau un integrator de sistem care evaluează un proiect C&I de 100–300 kWh, întrebările practice se reduc temperatura ambientală estimată, durata necesară de descărcare și dacă amplasamentul este probabil să se extindă mai târziu. Seria GE-F răspunde la toate cele trei fără a forța să alegeți între ele – răcire cu aer fără scădere până la 45°C, sau durată stabilă prin selecția invertorului mai degrabă decât configurația hardware fixă și calea de expansiune paralelă încorporată din prima zi.
