Celulele de 314 Ah explicate: Cum seria Deye GE-F atinge peste 8.000 de cicluri

Sosesc celule de mare capacitate de 314 Ah: Cum seria Deye GE-F atinge 8.000 de cicluri de viață

Numerele ciclului de viață de pe o fișă de date a bateriei tind să se estompeze împreună după un timp - 6.000, 8.000, 10.000, toate situate aproximativ în aceeași zonă de „destul de lungă”. Ceea ce le separă de fapt este rareori chimia în sine. Lithium iron phosphate has been the default C&I chemistry for years. Diferențiatorul este arhitectura celulară: câte celule stau într-un pachet, cât de mult curent transportă fiecare și cât de uniform se răspândește căldura peste ele. Aceasta este povestea din spatele celulei de 314 Ah care alimentează Deye's soluții C&I ESS la scară mică și acesta este motivul pentru care seria de dulapuri pentru baterii exterioare GE-F128/F240/F256 este evaluată pentru 8.000 de cicluri la 0,5C și 25°C până la 70% la sfârșitul duratei de viață.

De la 100Ah la 314Ah: mai puține celule, mai puține puncte de defecțiune

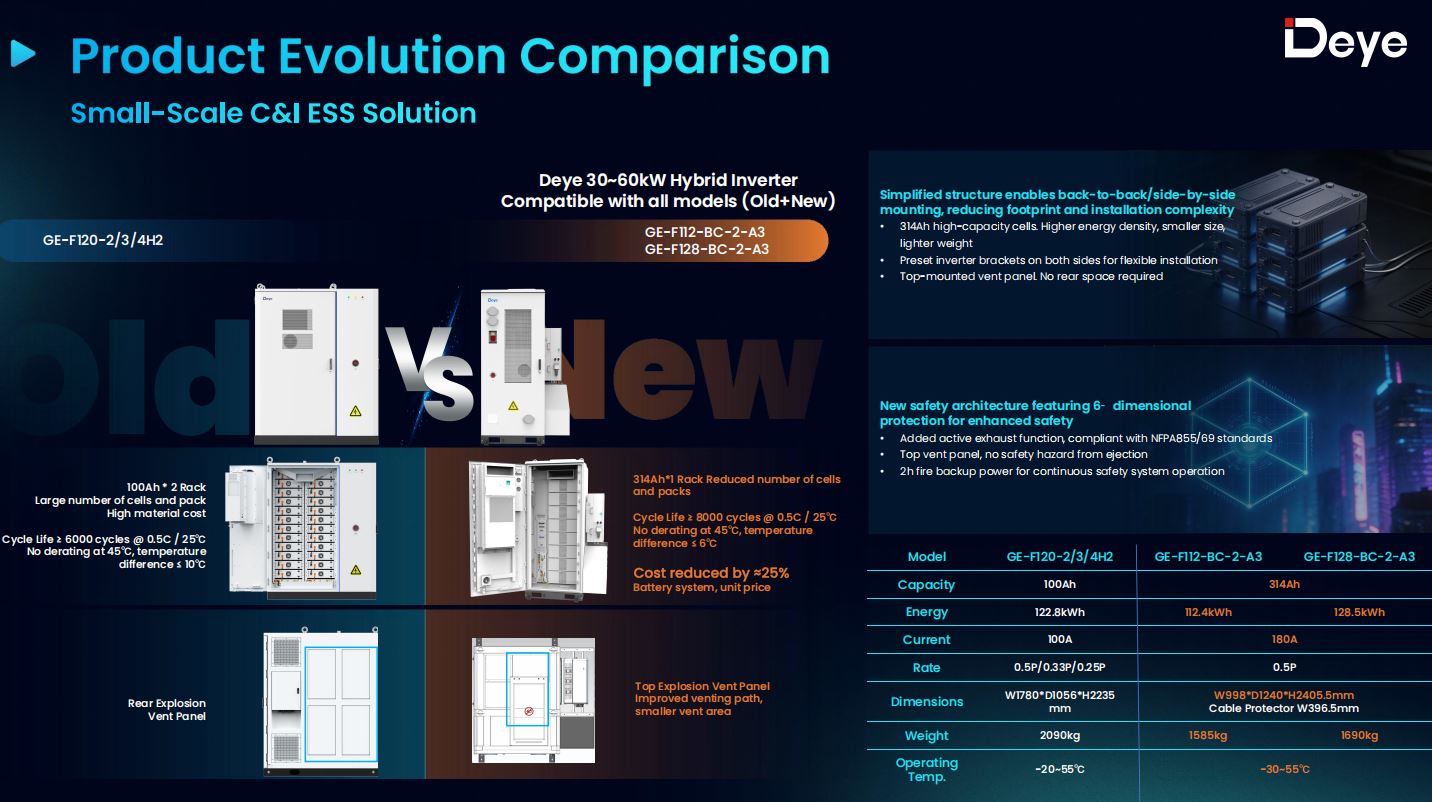

Dulapul din generația anterioară a lui Deye, GE-F120-2/3/4H2, și-a construit pachetul din celule de 100 Ah aranjate cu două rafturi adânci. A ajunge la o cifră de energie utilizabilă a însemnat stivuirea unui număr mare de celule individual mai mici, ceea ce multiplică numărul de conexiuni în serie/paralele, îmbinări de bare colectoare și suduri în interiorul pachetului - fiecare dintre acestea fiind un punct potențial de rezistență și fiecare punct de rezistență generează căldură sub sarcină.

The GE-F series consolidates that into a single 314Ah cell per position, wired 1P16S into a 51.2V, 16.08kWh module. Un cabinet GE-F128 are nevoie de doar 8 dintre aceste module pentru a ajunge la 128,5 kWh; GE-F256 are nevoie de 16 pentru a ajunge la 257,23 kWh. Mai puține celule, mai mari înseamnă un cablaj intern mai simplu, mai puține articulații care se defectează pe o perioadă de garanție de 10 ani și, deoarece costurile de producție și asamblare cresc cu piesele mai mult decât capacitatea brută, un preț unitar cu aproximativ 25% mai mic pe platforma GE-F128 și cu aproximativ 15% mai mic pe platforma GE-F240/2 mai mică, comparativ cu modelul mai vechi GE-F240/2.

Ce înseamnă de fapt „8.000 de cicluri”.

Evaluarea nu este un număr de rundă de marketing - vine cu condiții specifice de testare: Rată de încărcare/descărcare de 0,5 °C, 25 °C ambiantă, ciclu la 70% capacitatea de sfârșit de viață . Acesta este modul standard în industrie de a stabili durata de viață a ciclului și este direct comparabil cu evaluarea celulei din generația anterioară de 6.000 de cicluri în aceleași condiții de 0,5C/25°C. O creștere cu 33% a ciclurilor nominale la aceeași rată de descărcare, de la o celulă cu aproximativ triplu capacitatea pe unitate, indică un design intern cu adevărat diferit, mai degrabă decât un standard de testare mai slab.

În termeni practici, la un ciclu complet pe zi, 8.000 de cicluri se desfășoară cu aproximativ 21-22 de ani înainte ca pachetul să se degradeze la 70% din capacitatea sa originală - cu mult peste perioada de garanție de 10 ani a dulapului și suficient spațiu pentru ca majoritatea operatorilor C&I să retragă sau să realimenteze un site din alte motive decât degradarea bateriei.

The Thermal Design Behind the Rating

Cycle life claims fall apart quickly if a pack runs hot or unevenly, since uneven cell temperature is one of the fastest ways to accelerate degradation on the hottest cells in a stack. Aici este locul în care arhitectura de răcire a seriei GE-F realizează munca reală din spatele numărului de viață ciclului.

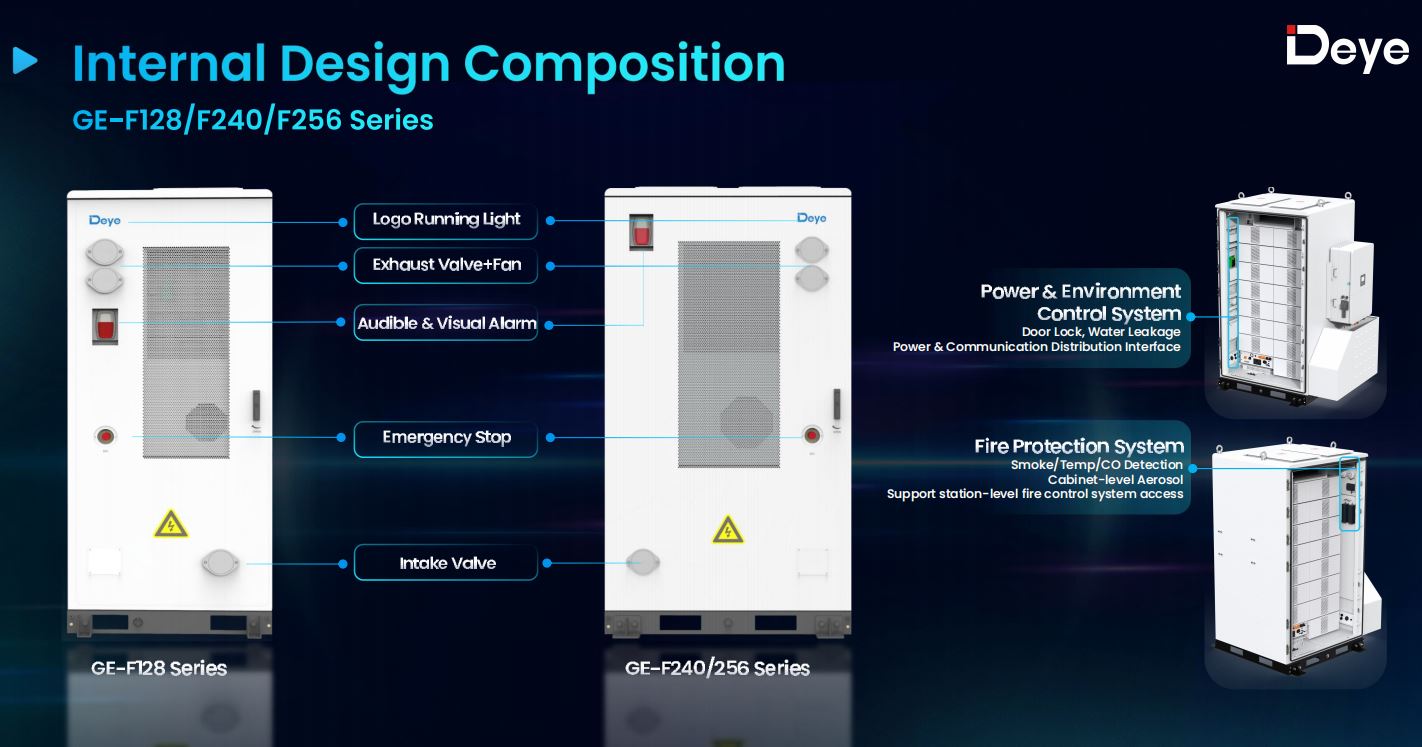

Fiecare dulap folosește o conductă de aer condiționat simulată cu precizie pe trei niveluri — celulă, modul, pachet, condusă de un aparat de aer condiționat de 3 kW pe GE-F128 și o unitate de 5 kW pe GE-F240/256. Rezultatul este o diferență maximă de temperatură celulă la celulă de 6°C , în scădere de la 10°C față de generația anterioară, fără scăderea puterii până la 45°C ambiental. O răspândire termică mai strânsă înseamnă că fiecare celulă din pachet îmbătrânește mai aproape de aceeași viteză, mai degrabă decât o mână de puncte fierbinți care se uzează devreme și trage în jos capacitatea totală utilizabilă a pachetului cu mult înainte ca restul celulelor să fie aproape de sfârșitul vieții.

180A continuu, 285A vârf — Fără reducere suplimentară

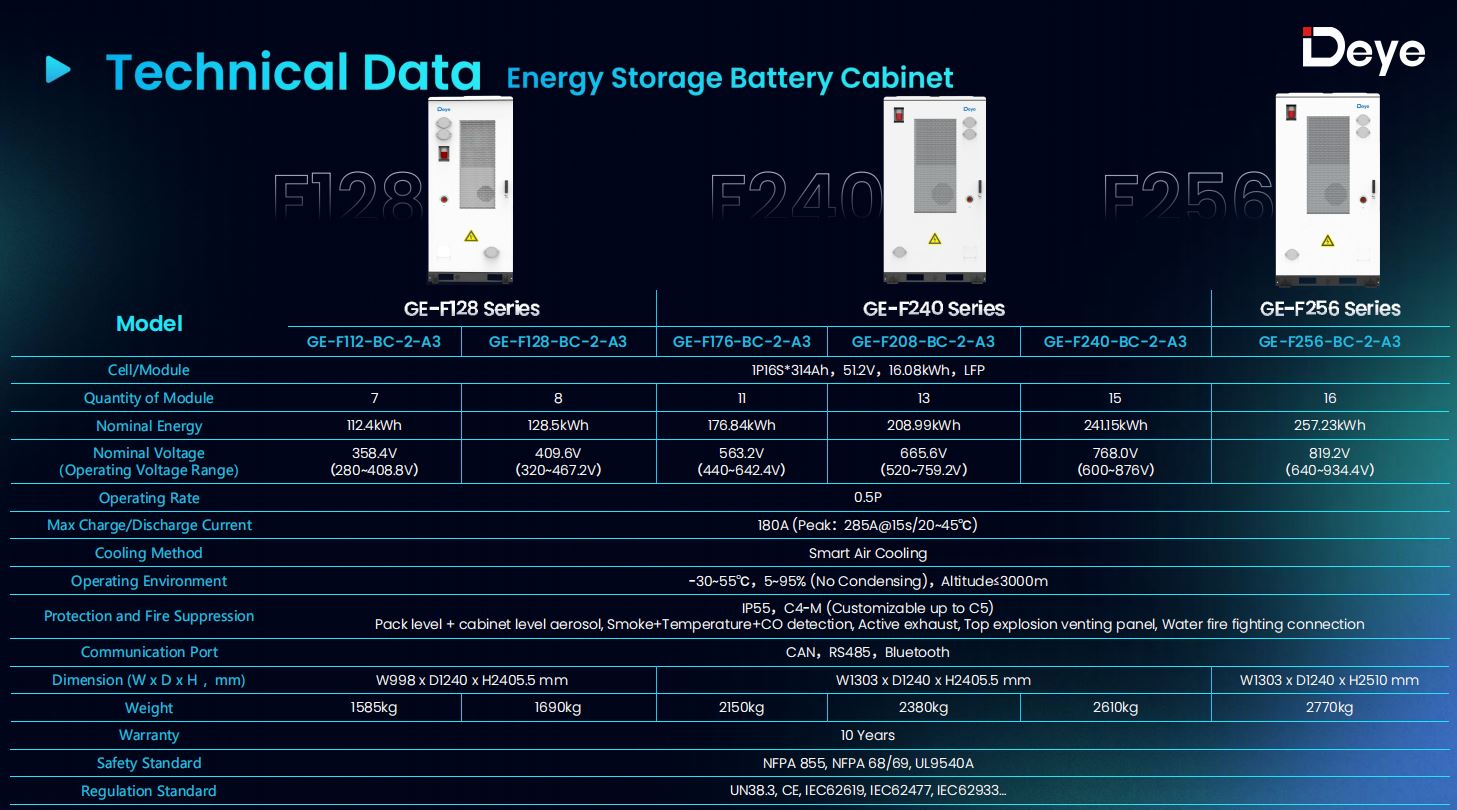

Celulele mai mari ridică, de asemenea, plafonul cu cât de mult curent poate suporta un pachet fără a stresa celulele individuale în mod disproporționat. Fiecare dulap din seria GE-F – de la GE-F112 de 112,4 kWh până la GE-F256 de 257,23 kWh – împarte același pachet actual: 180A continuu, 285A maxim timp de 15 secunde la 20–45°C , la o rată de operare de 0,5P. Această consecvență contează pentru proiectarea sistemului, deoarece înseamnă că se aplică aceleași ipoteze de încărcare/descărcare indiferent dacă un proiect începe cu un singur cabinet GE-F128 sau se extinde până la o stivă GE-F256 cu mai multe cabinete.

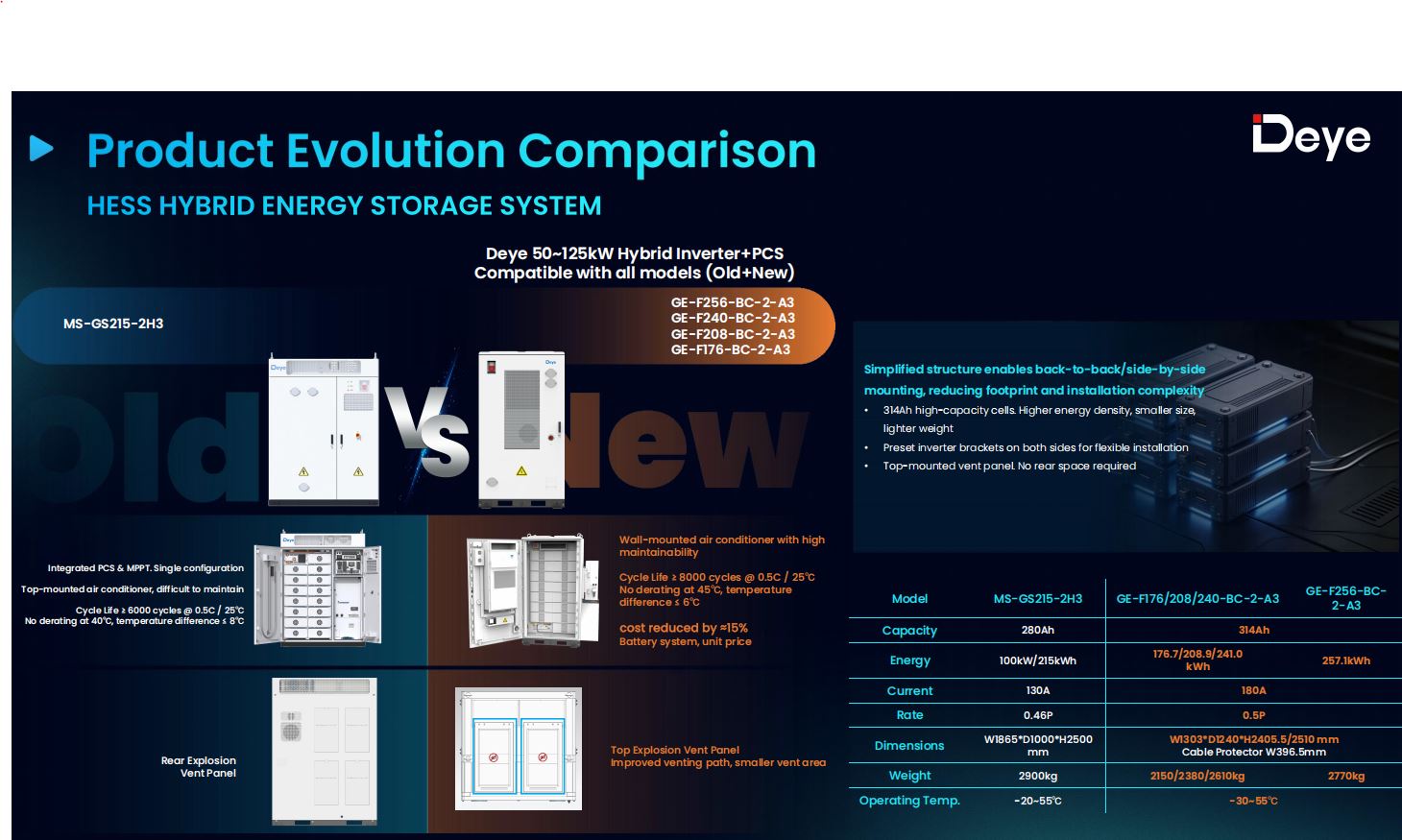

Pentru comparație, dulapurile concurente răcite cu aer construite pe celule de capacitate mai mică (de obicei 280Ah) limitează în mod obișnuit mai aproape de 130–140A, cu diferențe mai mari de temperatură a celulei și praguri mai scăzute fără reducerea în jurul valorii de 40°C. Decalajul devine tangibil pe un acoperiș fierbinte sau pe un doc de încărcare în mijlocul unei după-amiezi de vară - un sistem deține puterea nominală maximă, celălalt se claște liniștit.

O celulă, șase configurații de cabinet

Deoarece fiecare dulap GE-F este construit din același modul de 16,08 kWh, evaluarea de 8.000 de cicluri se aplică uniform pe întreaga linie, mai degrabă decât să fie o cifră principală pentru un SKU emblematic:

• The GE-F112/128 dulap exterior pentru baterii — 112,4 kWh și 128,5 kWh, construite din 7 sau 8 module
• The Seria de dulapuri pentru baterii exterioare GE-F240/256 — care acoperă GE-F176 (176,84kWh), GE-F208 (208,99kWh), GE-F240 (241,15kWh) și GE-F256 (257,23kWh), de la 11 la 16 module

All six configurations carry the same 10-year warranty and the same UN38.3, CE, IEC62619, IEC62477, and IEC62933 certifications, so choosing a capacity tier is purely a question of site energy requirements — not a trade-off against cell quality or expected service life.

Ce înseamnă aceasta pentru un calcul TCO pe 10 ani

O evaluare a duratei de viață a ciclului se traduce în economii reale doar dacă este asociată cu un cost de intrare mai mic și un sistem de răcire care poate asigura de fapt cererea de nedepreciere în domeniu - altfel este un număr de laborator. Pe seria GE-F, toate cele trei sunt aliniate: arhitectura celulei de 314 Ah reduce costul unitar cu 15–25%, în funcție de dimensiunea carcasei, împrăștierea termică de 6°C protejează valoarea nominală de 8.000 de cicluri de a fi subcutată de degradarea punctelor fierbinți, iar pragul fără reducere la 45°C înseamnă că ciclul evaluat este mai degrabă controlat decât în condițiile exterioare. lab.

Pentru integratori de sistem care dimensionează 100–300 kWh sistem de stocare a energiei bateriei pentru un proiect C&I , acea combinație schimbă calculul de la „care baterie este cea mai ieftină astăzi” la „care baterie mai are o capacitate semnificativă rămasă în anul 15”. Pe hârtie, cel puțin, seria GE-F este construită pentru a răspunde favorabil la această întrebare.
