Comutarea STS sub 10 ms explicată: MS-MPPT400-2 vs MS-TS500-2

Cele zece milisecunde care decid dacă un site rămâne alimentat

Eșecul rețelei nu se anunță de la sine. Într-un moment, un site folosește utilitatea; în următorul, tensiunea se prăbușește și fiecare sarcină din aval este expusă unui decalaj pe care nu îl poate tolera. Pentru un centru de date, un depozit de stocare frigorifică sau o linie de producție la mijlocul ciclului, acel decalaj trebuie să se închidă în milisecunde de o singură cifră - nu în secunde, nu „atât de repede pe cât se poate roti generatorul”. Aceasta este problema de inginerie specifică pe care o rezolvă stratul STS (comutator de transfer static) și de aceea platforma Deye MC-L430 construiește comutarea în jurul a două dulapuri special construite: MS-MPPT400-2 și MS-TS500-2, ambele evaluate pentru transfer sub 10 ms.

Aceste două dulapuri arată similar pe o fișă de date - ambele mâneresc grila, generatorul și întreruptoarele de sarcină; ambele pretind comutare cu o singură cifră în milisecundă — dar rezolvă probleme diferite. Unul combină intrarea fotovoltaică cu comutarea într-o singură carcasă. Celălalt este un dulap de comutare dedicat, de capacitate mai mare, fără nicio funcție PV. Obținerea corectă a acestei distincții este ceea ce determină dacă arhitectura de comutare a unui site se potrivește de fapt cu mixul său de generație.

Ce face de fapt un comutator de transfer static

Un comutator de transfer static nu mișcă mecanic un contact așa cum o face un comutator de transfer automat tradițional. Utilizează comutarea în stare solidă pentru a detecta o defecțiune a sursei și pentru a redirecționa sarcina către o sursă alternativă înainte ca sarcina să vadă vreodată întrerupere. Acesta este mecanismul din spatele platformei ≤10ms timpul de comutare între funcționarea în rețea și în afara rețelei — suficient de rapid încât majoritatea sarcinilor electronice sensibile nu înregistrează niciodată tranziția.

Atât MS-MPPT400-2, cât și MS-TS500-2 sunt construite în jurul aceluiași nucleu de comutare, dar fiecare dulap aranjează întreruptoarele în jurul lui în mod diferit, în funcție de ce altceva trebuie să împartă carcasa.

MS-MPPT400-2: Comutare și intrare solară într-un singur dulap

MS-MPPT400-2 combină două funcții care altfel ar avea nevoie de hardware separat: o treaptă MPPT cu două canale care gestionează până la 400 kW de intrare PV (2 x 200 kW) și o treaptă STS evaluată la 400 kW la sarcină, la rețea și la conexiunile motorului cu ulei. Pe partea PV, rulează o tensiune de intrare maximă de 800 V DC, un interval de tensiune MPPT de 180–750 V DC și o tensiune de pornire de 200 V - suficient de largă pentru a găzdui o gamă de configurații de șir fără un invertor PV separat.

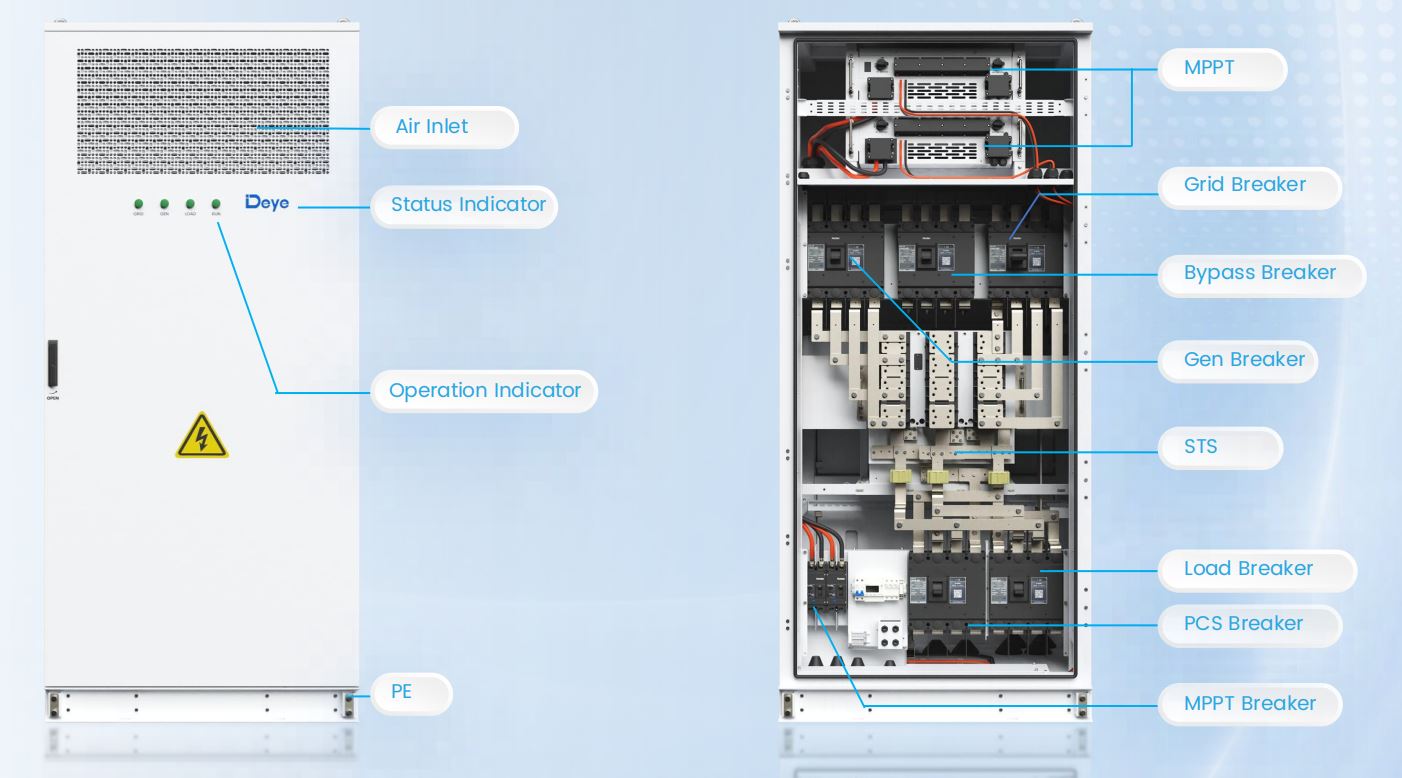

Dispunerea întreruptorului din interiorul dulapului reflectă acel dublu rol: un întrerupător MPPT dedicat și un întrerupător al rețelei stau alături de un întrerupător de ocolire, întrerupător de generator, întrerupător de sarcină și întrerupător PCS - toate coordonate de logica STS internă. Aceasta este o mulțime de inteligență de comutare împachetată într-o carcasă de 1000 x 1000 x 2450 mm și tocmai acesta este motivul pentru care acest dulap apare în configurații cuplate în curent continuu, unde PV, bateria și comutația trebuie să împartă un singur punct de interconectare AC, mai degrabă decât trei dulapuri separate.

MS-TS500-2: Un dulap de comutare dedicat pentru sarcini mai mari

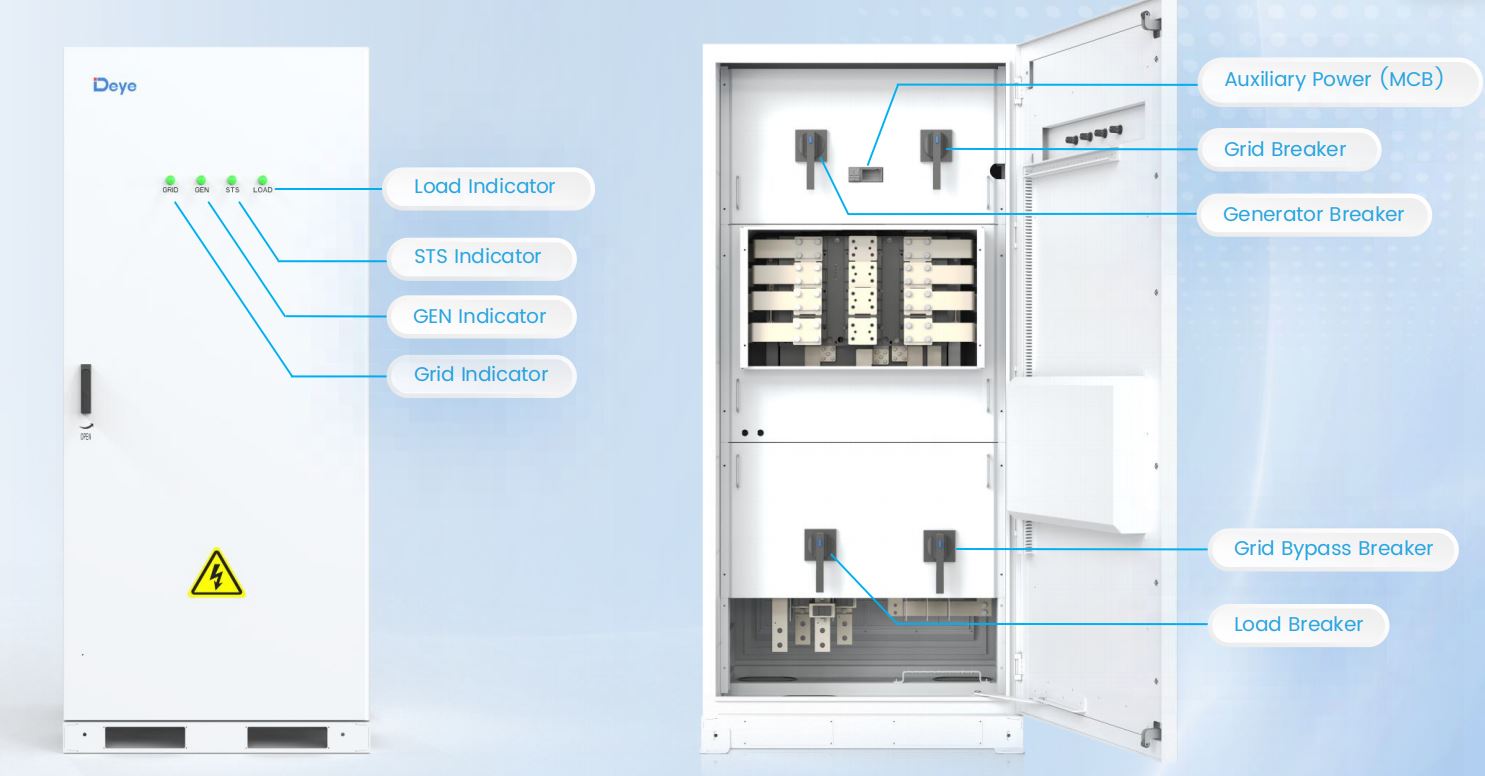

MS-TS500-2 renunță complet la funcția PV și se concentrează pe o singură lucrare: comutarea între rețea, generator și sarcină la o valoare mai mare decât poate oferi dulapul integrat MPPT. Este evaluat pentru 500 kW în conexiunile la sarcină, la rețea și la motorul cu ulei — cu 100 kW mai mult spațiu decât MS-MPPT400-2 — cu o bară nominală de 1000 A și bare colectoare de ramificație la 200 A, care funcționează cu o capacitate de izolație de 1000 V DC.

Lectură practică: atunci când un site are deja PV gestionat printr-un dulap separat MPPT cuplat în curent continuu sau nu are deloc PV - o instalație pură de rezervă cu baterie plus generator, de exemplu - MS-TS500-2 oferă mai multă capacitate de comutare fără a plăti pentru o etapă PV care ar rămâne nefolosită.

Alegerea dintre ele pe baza topologiei site-ului

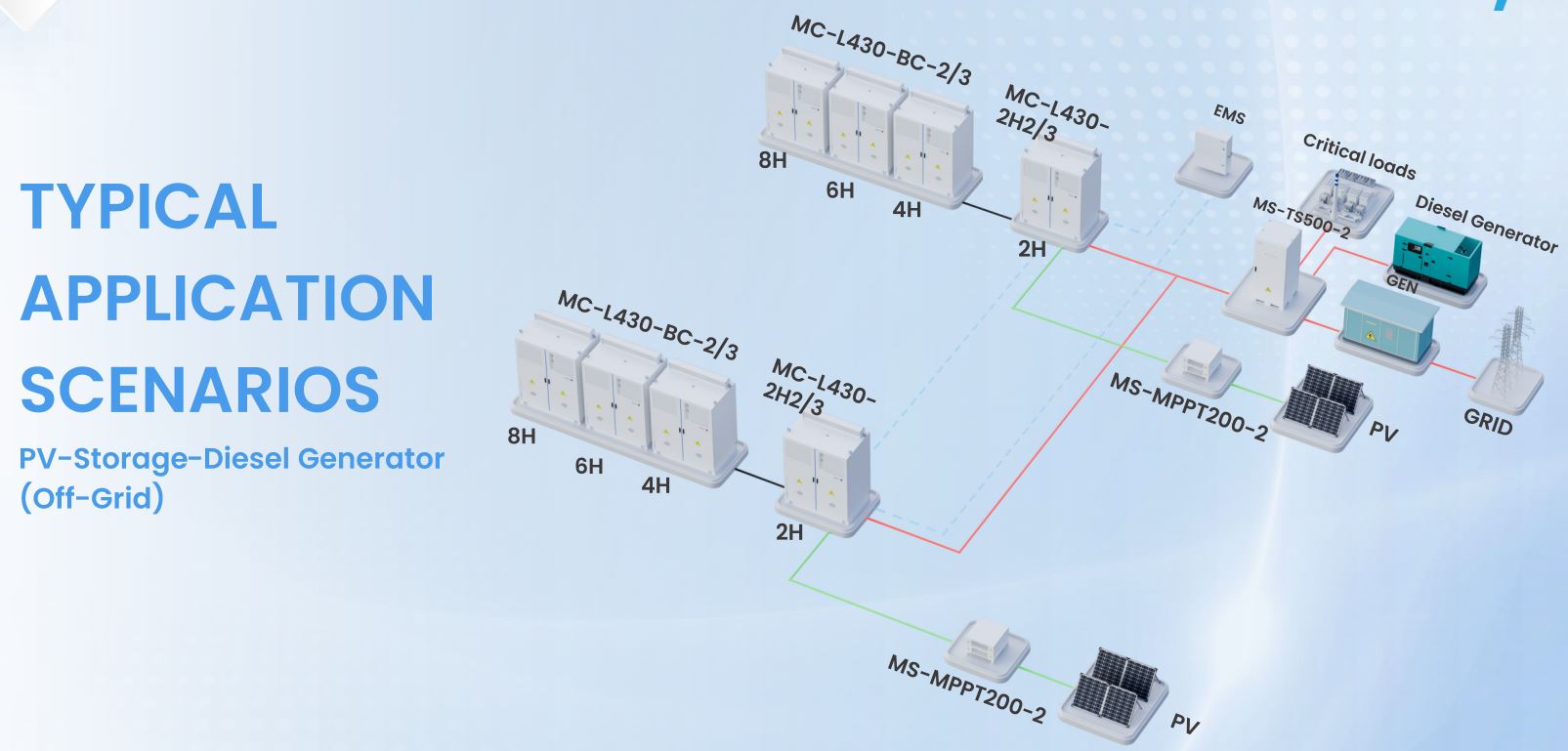

Decizia se reduce, în general, la câte funcții trebuie să absoarbă un singur dulap și câtă capacitate de comutare necesită de fapt sarcina. O implementare de alimentare de rezervă care protejează sarcinile critice cu o configurație de cabinet N≤2 îmbină de obicei dulapurile de baterii cu un MS-TS500-2 care se află între banca de baterii coordonată de EMS și transformator - fără PV în acel lanț special, deci nu există niciun motiv pentru a transporta hardware MPPT.

O microrețea cu generator de stocare PV, dimpotrivă, tinde să treacă prin MS-MPPT400-2, deoarece oricum are nevoie de treapta de intrare PV, iar STS integrat înseamnă un dulap mai puțin de instalat, conectat și pus în funcțiune. Într-o implementare în afara rețelei cu suport diesel, același MS-MPPT400-2 gestionează toate cele trei căi de transfer — rețea, generator și baterie alimentată cu PV — dintr-o singură carcasă, păstrând topologia de comutare compactă, chiar dacă mixul de generații devine mai complex.

Niciun cabinet nu funcționează izolat de stratul EMS. Atât raportează starea, cât și acceptă semnale de control pe aceeași coloană vertebrală RS485/Modbus TCP/DIDO pe care o folosește restul platformei, ceea ce permite EMS să coordoneze o decizie de transfer cu starea de încărcare a bateriei și prioritatea încărcării, mai degrabă decât să comute doar pe un prag de tensiune.

De ce sub-10ms contează mai mult decât pare

Zece milisecunde reprezintă aproximativ jumătate de ciclu la 50 Hz. Acest prag nu este arbitrar – este setat să rămână sub toleranța de trecere a echipamentului cel mai probabil să fie deteriorat sau perturbat de o întrerupere: unități cu frecvență variabilă, sarcini IT susținute de UPS și controlere de producție de precizie care tratează orice cădere de tensiune ca o condiție de defecțiune și se opresc în mod defensiv. Un comutator care durează 100 ms, sau chiar 50 ms, poate declanșa în continuare acea oprire defensivă, chiar dacă puterea nu a dispărut niciodată complet din punct de vedere tehnic.

Acesta este, de asemenea, motivul pentru care funcția de comutare este tratată ca o categorie de hardware proprie, mai degrabă decât pliată în PCS sau în dulapul bateriei. Izolarea acestuia într-un dulap special echipat cu STS - indiferent dacă este vorba de MS-MPPT400-2 sau MS-TS500-2 - înseamnă că decizia de comutare nu trebuie să aștepte logica bateriei sau sincronizarea PCS, de unde provine efectiv numărul sub 10 ms în practică.

Pentru o defalcare mai profundă a arhitecturii canalului și a specificațiilor de comutare din spatele acestei generații de hardware, platforma Defalcarea specificațiilor MPPT cu 8 canale și STS de 500 kW acoperă hardware-ul de comutare mai detaliat. Pentru echipele care evaluează modul în care acest strat de comutare se potrivește într-o implementare completă a bateriei, cu atât mai larg Gama de soluții C&I ESS este punctul de plecare pentru potrivirea numărului de cabinete, a modului de cuplare și a capacității de comutare la un anumit site.
