Specificații SUN-MPPT-L01-EU-AM8 și SUN-STS500L explicate: 8 canale, 500kW STS

Două module, două locuri de muncă diferite

SUN-MPPT-L01-EU-AM8 și SUN-STS500L se află la capete opuse ale aceluiași cluster C&I ESS. Unul extrage energie din șirurile fotovoltaice și o predă PCS cât mai eficient posibil. Celălalt decide ce sursă de energie - rețea, generator sau PCS în sine - ajunge de fapt la sarcină. Nici unul nu îl înlocuiește pe celălalt, iar înțelegerea unde începe și se oprește munca fiecăruia face mai ușor să dimensionezi corect un sistem.

SUN-MPPT-L01-EU-AM8: Ce fac de fapt cei 8 trackere

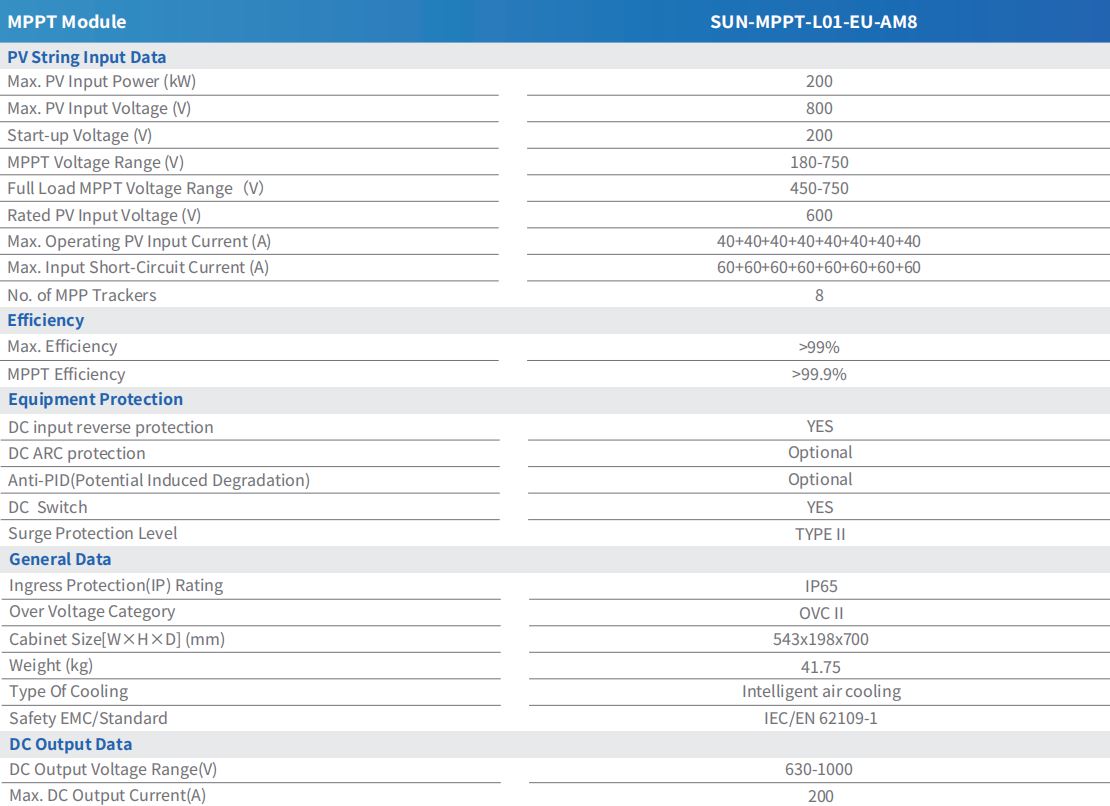

Acest modul rulează 8 trackere MPP independente , fiecare nominal pentru 40A de curent de funcționare și o limită de curent de scurtcircuit de 60A, pentru o intrare PV maximă combinată de 200kWp. Deoarece trackerele sunt independente, mai degrabă decât grupate, un eveniment de umbrire sau o eroare pe un șir este izolat de acel canal în loc să tragă în jos celelalte șapte.

Ferestrele de tensiune contează la fel de mult cât numără trackerul. Tensiunea de pornire este de 200 V, intervalul de tensiune MPPT este de 180-750 V și se îngustează la 450-750 V la sarcină maximă. Tensiunea nominală de intrare PV este de 600 V, iar ieșirea de curent continuu se alimentează în PCS la 630-1000 V, plafonată la 200 A. Eficiența maximă este evaluată peste 99%, eficiența de urmărire MPPT în sine depășind 99,9% - diferența dintre cele două numere fiind cât de bine găsește și menține modulul punctul de vârf real pe măsură ce condițiile se schimbă. Pentru cititorii care doresc ca conceptul de bază să fie explicat mai în profunzime, aceasta prezentare generală a urmăririi punctului de putere maximă și de ce este important acoperă elementele fundamentale.

SUN-STS500L: Capacitate de comutare și sincronizare

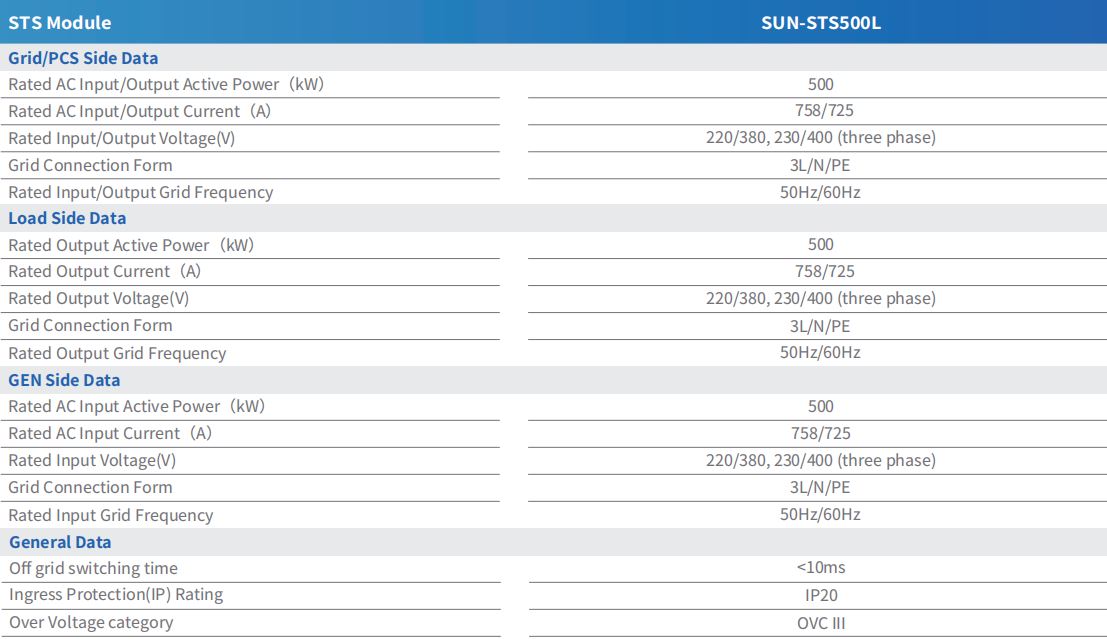

SUN-STS500L este construit în jurul unui singur număr: a 500kW capacitatea de comutare, aplicată identic pe partea Grid/PCS, pe partea de încărcare și pe partea GEN. Fiecare parte este evaluată pentru același curent de intrare sau de ieșire de 758A/725A la 220/380V sau 230/400V trifazat, conectat într-o configurație 3L/N/PE la 50Hz sau 60Hz.

Timpul de comutare în afara rețelei este evaluat la sub 10 ms, ceea ce este suficient de rapid încât sarcinile conectate, în general, nu înregistrează tranziția între modurile de rețea, în afara rețelei și generator diesel. Modulul are un grad de intrare IP20 și o categorie de supratensiune OVC III, reflectând rolul său de componentă de comutare pe partea AC, mai degrabă decât o carcasă pentru exterior.

Cum funcționează cele două module într-un singur cluster

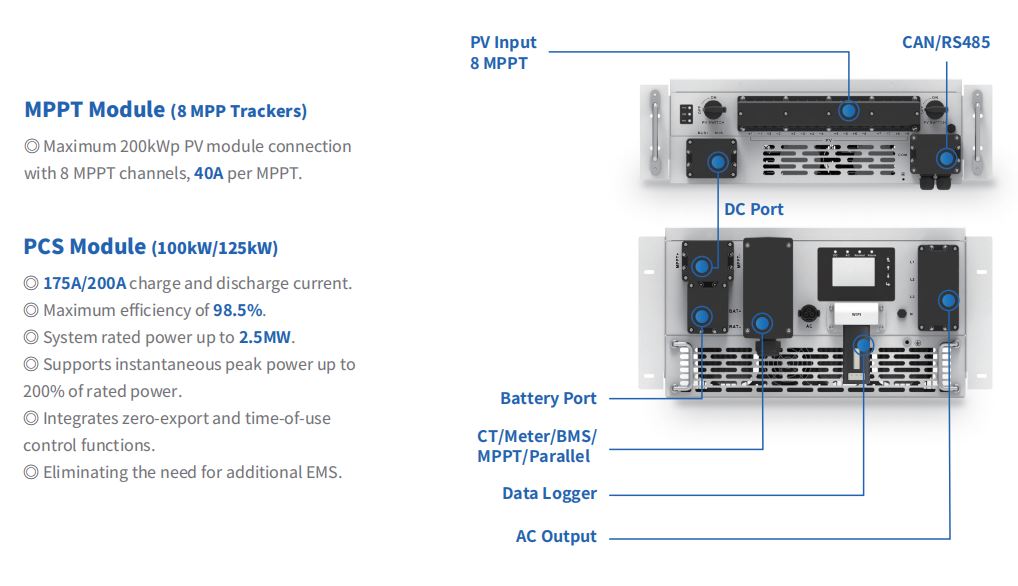

Într-o construcție tipică, șirurile fotovoltaice se termină la SUN-MPPT-L01-EU-AM8, care alimentează PCS-ul pe partea DC. SUN-STS500L se află pe partea de curent alternativ, în aval de PCS, hotărând dacă sarcina provine de la rețea, de la puterea bateriei cu suport PCS sau de la un generator diesel. O unitate STS500L se conectează la până la cinci unități PCS de 100 kW sau patru unități PCS de 125 kW, astfel încât raportul MPPT-STS într-un cluster urmează oricum multe unități PCS sunt conectate în acel singur modul STS.

Această divizare contează la depanare: o problemă de performanță inferioară PV indică modulul MPPT și datele sale la nivel de urmărire, în timp ce o întârziere de comutare sau o eroare de tranziție a modului indică modulul STS și cablajul său pe partea AC. Echipele care specifică un cluster complet în jurul acestor două module pot revizui complet Gama de sisteme de stocare a energiei C&I pentru a potrivi numărul PCS și capacitatea bateriei cu evaluările MPPT și STS de mai sus.
