Sistemul de baterii BOS-B Pro-A3 explicat: capacitate, ciclu de viață, configurație

Pornind de la un singur modul

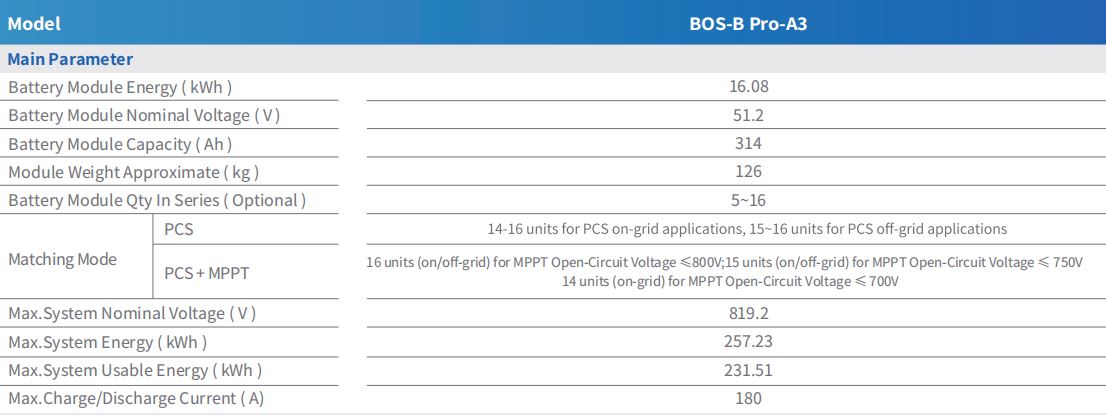

Fiecare rack BOS-B Pro-A3 este construit din aceeași unitate de bază: a 16,08 kWh modul evaluat la o tensiune nominală de 51,2 V și o capacitate de 314 Ah, cu o greutate de 126 kg. Orice altceva din sistem — energia totală a rack-ului, configurația în serie, numărul de PC-uri potrivite — crește de la specificațiile acelui singur modul.

Câte module pe rack și de ce se modifică

Un suport poate ține între ele 5 și 16 module de baterie în serie, dar plafonul real depinde de modul în care este conectat rack-ul. Conectat direct la PCS fără MPPT în șir, 14 până la 16 unități sunt acceptate, în funcție de dacă instalația rulează în rețea sau în afara rețelei. Odată adăugat MPPT, limita se schimbă cu tensiunea de circuit deschis PV: 16 unități sunt permise la 800V sau mai jos, 15 unități la 750V sau mai puțin și 14 unități în rețea doar la 700V sau mai jos.

La configurația cu maximum 16 module, rack-ul atinge o tensiune nominală a sistemului de 819,2 V, o energie maximă a sistemului de 257,23 kWh , și 231,51 kWh de energie utilizabilă — diferența dintre cele două reflectând adâncimea recomandată de descărcare de 90%.

Limitele de încărcare și descărcare la nivel de rack

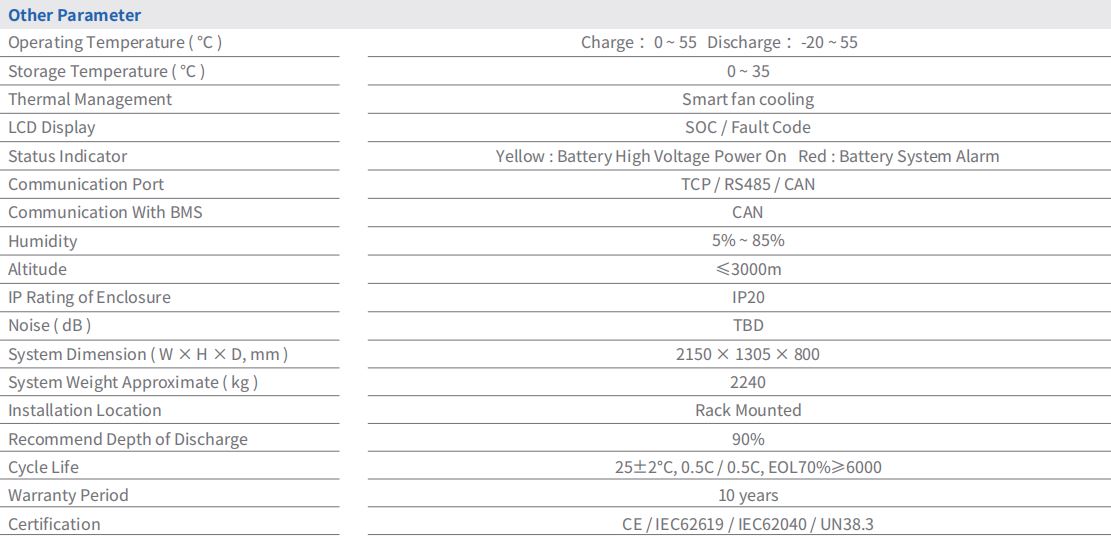

Indiferent de numărul de module, curentul maxim de încărcare și descărcare al rack-ului este limitat la 180A . Încărcarea este permisă într-un interval de la 0°C până la 55°C, în timp ce descărcarea se extinde până la -20°C, oferind sistemului mai mult spațiu operațional în condiții de frig atunci când scoateți puterea decât atunci când îl reintroduceți. Temperatura de depozitare, separată de temperatura de funcționare, este limitată la 0-35°C.

Ciclul de viață și ceea ce acoperă de fapt garanția

Ciclul de viață este evaluat la 6000 de cicluri sau mai mult până la 70% capacitate de sfârșit de viață, testat la 25±2°C cu rate de încărcare de 0,5C și de descărcare de 0,5C. Această cifră este bazată pe perioada de garanție de 10 ani - un rack care circulă o dată pe zi la rata și adâncimea de descărcare testate ar trebui să păstreze încă o capacitate utilizabilă semnificativă la sfârșitul perioadei de garanție.

Adâncimea recomandată de descărcare este setată la 90%, iar chimia LFP a modulului este cea care permite combinarea acelei adâncimi de descărcare și evaluarea de 6000 de cicluri să reziste pe termenul de garanție, mai degrabă decât să schimbe unul cu celălalt așa cum cer alte substanțe chimice.

Incintă, comunicare și amprentă fizică

Rack-ul complet măsoară 2150 × 1305 × 800 mm și cântărește aproximativ 2240 kg la configurația maximă, montat ca o unitate instalată în rack și nu independent. Comunicarea rulează prin TCP, RS485 sau CAN, cu CAN utilizat în mod special pentru comunicarea cu BMS. Gestionarea termică este gestionată prin răcirea inteligentă a ventilatorului, iar carcasa are un rating IP20 potrivit pentru instalarea în interior sau la adăpost, mai degrabă decât expunerea directă în exterior.

Starea este raportată printr-un afișaj SOC și cod de eroare, susținut de un sistem de indicator în două culori - galben pentru pornirea de înaltă tensiune, roșu pentru o alarmă a sistemului de baterii - astfel încât un tehnician să poată citi starea rack-ului fără a deschide un panou sau a conecta un laptop. Certificarea acoperă CE, IEC62619, IEC62040 și UN38.3.

Unde se potrivește într-o construcție mai mare

Aceste numere per-rack sunt elementul de bază pentru orice mai mare: un PC-uri poate transporta până la 16 rafturi în paralel, astfel încât capacitatea totală de energie a unui proiect este de fapt doar cifra de 257,23 kWh per-rack înmulțită cu câte rafturi permite numărul PC-urilor. Oricine care specifică un cluster complet în jurul acestei baterii poate examina cea mai largă gama de sisteme de stocare a energiei bateriei la scară largă pentru a vedea cum se potrivesc numărul de rafturi, evaluarea PCS și capacitatea totală a site-ului.
