F33 nu este întotdeauna o „alarma falsă”: de ce contează curentul de fază, cuplarea CA și sarcinile tranzitorii

F33 nu este întotdeauna o „alarma falsă”: de ce contează curentul de fază, cuplarea CA și sarcinile tranzitorii

Când un invertor raportează un eveniment de supracurent de curent alternativ, dar site-ul pare normal câteva minute mai târziu, instinctul este adesea de a suspecta o deplasare neplăcută. În practică, cel mai bun punct de pornire este de obicei mai simplu: citiți fazele, verificați unde este conectat invertorul cuplat la CA și întrebați ce s-a schimbat imediat înainte de alarmă.

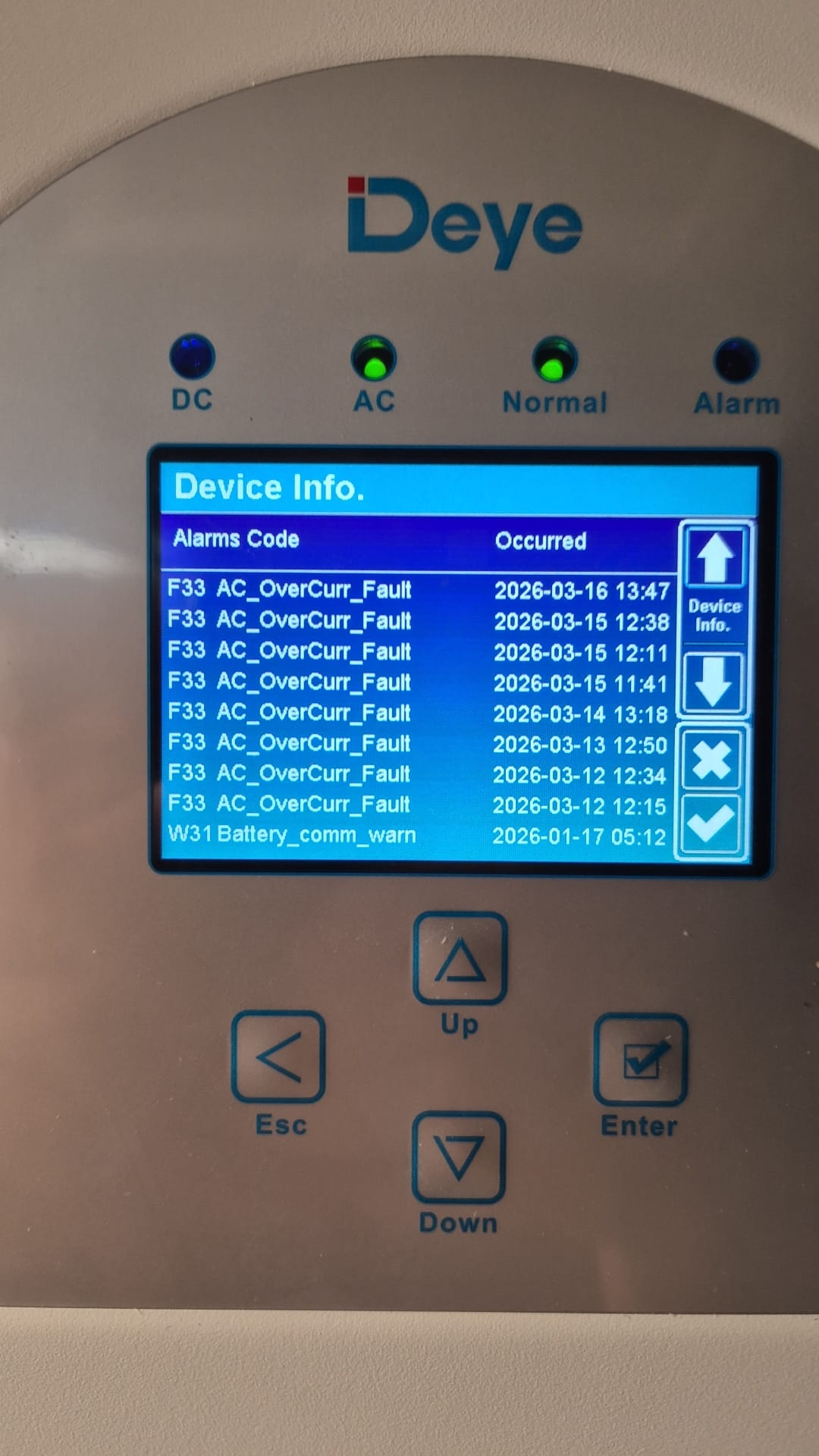

Serviciul pe teren rareori recompensează cea mai rapidă presupunere. O alarmă care pare misterioasă la prima vedere se dovedește adesea a fi obișnuită odată ce calea electrică este înțeleasă. F33 se află exact în această categorie. Pe unele familii de invertoare hibride Deye, codul este listat ca AC_OverCurr_Fault. La alte familii, numerotarea se schimbă ușor, dar lecția practică este aproape aceeași: începeți cu partea AC înainte de a concluziona că aparatul a raportat greșit evenimentul.

Această distincție contează, deoarece un eveniment de supracurent de curent alternativ este adesea interpretat prea îngust. Instalatorii se pot uita la puterea totală a amplasamentului, pot lua o citire a curentului în stare de echilibru, pot vedea nimic dramatic și pot decide că alarma nu poate fi reală. Cu toate acestea, curentul nu se comportă întotdeauna în modul ordonat și echilibrat pe care îl sugerează o cifră de putere. Un site poate arăta modest în kilowați totali și poate încă pune o povară semnificativă pe o fază, în special atunci când sunt implicate cuplarea AC, sarcinile de rezervă sau evenimentele de comutare de scurtă durată.

Începeți cu codul, dar nu vă opriți aici

Primul punct util este unul sobru. Numerotarea codurilor de eroare poate varia în funcție de familia de invertoare, așa că o echipă de service ar trebui să confirme întotdeauna modelul exact înainte de a trata orice cod ca fiind universal. Chiar și așa, propriile manuale ale lui Deye indică o direcție consistentă: atunci când invertorul semnalează o condiție de supracurent pe partea AC, investigația ar trebui să înceapă cu curentul pe calea AC, nu cu o concluzie grăbită că bateria, BMS-ul sau intrarea PV trebuie să fie de vină.

Acest lucru poate părea evident, dar este locul în care multe conversații se rătăcesc. Odată ce o baterie pare sănătoasă în datele istorice, atenția se îndreaptă adesea către software sau firmware. Uneori, asta este justificat. De cele mai multe ori, elementele de bază încă nu au fost verificate corespunzător: unde curgea curentul, în ce fază a fost concentrat și dacă configurația sistemului a făcut ca concentrarea să fie mai probabilă.

De ce o citire ulterioară cu curent zero se dovedește foarte puțin

O obiecție comună de teren sună liniștitor, dar nu este concludentă: „Am verificat curentul când s-a discutat alarma și era zero”. Asta ne spune doar cum arăta site-ul în acel moment ulterior. Nu ne spune ce s-a întâmplat când evenimentul a fost declanșat.

Evenimentele scurte de supracurent pot veni și dispar rapid. Un compresor, o pompă, o bancă de încălzire, un încărcător sau un alt invertor poate schimba imaginea în câteva secunde. Dacă starea dispare înainte de sosirea unui tehnician, citirea la starea de echilibru poate părea perfect inofensivă. Curbele istorice pot pierde, de asemenea, cel mai revelator detaliu, deoarece evenimentul poate fi mai scurt decât intervalul de înregistrare sau poate fi netezit într-o tendință mai amplă care pare neremarcabil în retrospectivă.

Acesta este motivul pentru care contextul contează. Un raport de service devine mult mai util atunci când înregistrează ce a pornit, în ce mod se afla sistemul, dacă site-ul era conectat la rețea sau funcționa prin partea de încărcare și dacă evenimentul a coincis cu o schimbare cunoscută a cererii.

Neînțelegerea de 5 kW: puterea totală și curentul de fază nu sunt același lucru

O linie din câmp apare din nou și din nou: „Sarcina este limitată la 5 kW, iar 5 kW nu produc 22 A”. Această afirmație este adevărată numai în baza unei anumite ipoteze, și anume că puterea este împărțită în mod egal într-un sistem trifazat. Odată ce sarcina sau sursa cuplată AC este concentrată pe o singură fază de 230 V, aritmetica se schimbă imediat.

Deci afirmația mai precisă este următoarea: 5 kW nu vor da în mod normal 22 A pe fiecare fază a unui sistem trifazat echilibrat, dar cu siguranță se poate situa în acel interval pe o fază de 230 V. Tocmai de aceea contează datele la nivel de fază. Un amplasament poate fi în totalitate în limitele așteptărilor și poate împinge totuși un conductor mult mai greu decât sugerează puterea totală.

Ideea nu este că fiecare citire de 22 A este acceptabilă. Este că numărul în sine nu ar trebui respins ca fiind imposibil fără a stabili mai întâi modul în care este distribuită puterea. Într-o instalație reală, un invertor de șir cuplat cu AC pe L1 sau o sarcină mare concentrată pe L1, poate face ca curentul de fază să fie mult mai important decât numărul de kW principal.

De ce contează locația cuplajului AC

Documentația europeană a invertorului hibrid de la Deye face un punct important, care este ușor de trecut cu vederea în depanarea de zi cu zi: cuplarea AC poate fi configurată pe partea rețelei sau pe partea sarcinii, iar pe modelele acceptate portul GEN poate fi folosit și ca intrare Micro Inv. Această flexibilitate este utilă, mai ales atunci când se modernizează un sistem solar existent, dar schimbă și modul în care energia se mișcă prin instalație și modul în care alarmele ar trebui interpretate.

Dacă un invertor în rețea este cuplat la curent alternativ pe partea de sarcină, discuția ar trebui să se schimbe imediat de la generarea totală a site-ului la calea pe care o parcurge energia prin ieșirea de rezervă și fazele conectate la acesta. De asemenea, atunci când un contor extern este utilizat pentru monitorizarea cuplată la curent alternativ, manualele lui Deye notează că datele contorului trebuie să comunice corect cu invertorul hibrid pentru ca datele despre consumul de sarcină să fie exacte. Fără acest context, tehnicienii și clienții pot ajunge să se certe pe capturi de ecran, mai degrabă decât să diagnosticheze starea electrică reală.

Citiți fazele, nu doar totalul

Aici paginile de detalii ale invertorului sunt adesea mai revelatoare decât o singură vizualizare a puterii totale. Interfața lui Deye prezintă tensiunea, curentul și puterea pentru fiecare fază pe partea invertorului și tensiunea și puterea pentru fiecare fază pe partea de sarcină. Pentru o echipă de service, asta nu este decorare. Este adesea indiciul decisiv.

Sistemele trifazate pot fi încă neuniforme. Fișele tehnice Deye pentru hibrizii trifazici de joasă tensiune afirmă că invertorul acceptă ieșire dezechilibrată, iar meniurile modelelor recente se referă, de asemenea, la alimentarea asimetrică de fază. Cu alte cuvinte, sistemul este construit pentru a funcționa în lumea reală, unde încărcăturile nu se împart întotdeauna bine. Dar aceeași realitate înseamnă că depanarea trebuie făcută la nivel de fază. O cifră totală plată poate ascunde o instalație deformată.

O modalitate mai bună de a explica F33 clienților

Clienții nu doresc de obicei o lecție de filozofie a codurilor de eroare. Vor să știe dacă invertorul este sigur, dacă sistemul este conectat corect și dacă li se cere să înlocuiască piesele în mod inutil. Cel mai util răspuns este să nu spunem că alarma a fost cu siguranță corectă sau cu siguranță greșită. Este pentru a explica faptul că un eveniment de supracurent de curent alternativ trebuie judecat din calea curentului real, încărcarea reală a fazei și momentul real de funcționare, nu dintr-un instantaneu calm luat ulterior.

Acest lucru face pentru o conversație de serviciu mai bună. Aceasta arată că investigația se bazează mai degrabă pe comportamentul electric decât pe presupuneri. De asemenea, evită două extreme în care ambii dăunează încredere: respingerea alarmei ca o eroare software fără dovezi sau tratarea fiecărui cod de supracurent ca dovadă a unui defect hardware.

Până la urmă, multe discuții despre F33 nu sunt deloc despre un invertor misterios. Acestea se referă la decalajul dintre puterea agregată și curentul de fază, între citirile în stare de echilibru și evenimentele de scurtă durată și între o diagramă cu o singură linie și modul în care instalația este conectată efectiv la fața locului. Închideți acest decalaj și cazul devine de obicei mult mai ușor de înțeles.
