Deye Inverter F55 (DC-Volt High-Fault) Analiză practică

Invertorul Deye F55 (DC - Volt ridicat - Culpe) Analiză practică - Depanare rapidă și remediere a supratensiunii DC dintr-un caz real

Prezentare generală

F55 (DC - Volt Înalt Fault) este un cod de eroare de protecție la tensiune înaltă pe partea de curent continuu pe invertoarele hibride Deye. Este de obicei cauzată de configurația sistemului și nepotrivirile condițiilor de funcționare, mai degrabă decât de defecțiunea hardware. Când este declanșat, invertorul oprește imediat intrarea PV și oprește generarea PV. Acest articol disecă cauzele principale și logica de declanșare a F55 folosind trei capturi de ecran reale la fața locului și oferă o procedură standardizată, pregătită pentru teren, de la urmărirea datelor până la remedierea la fața locului. Îndrumarea este aplicabilă întregii game de single rezidențiale Deye faza si trei fază scăzută invertoare hibride de tensiune și este destinat instalatorilor fotovoltaici și personalului O&M.

1. Fenomenul de eroare a cazului - Blocarea anomaliei de bază din trei capturi de ecran

În acest caz, sistemul de stocare fotovoltaic rezidențial a încetat în mod repetat exportul în perioadele de iradiere ridicată în timpul zilei. Monitorizarea de la distanță a declanșat alarme. Cei trei pe - capturile de ecran ale site-ului formează un lanț complet de dovezi și arată clar problema principală:

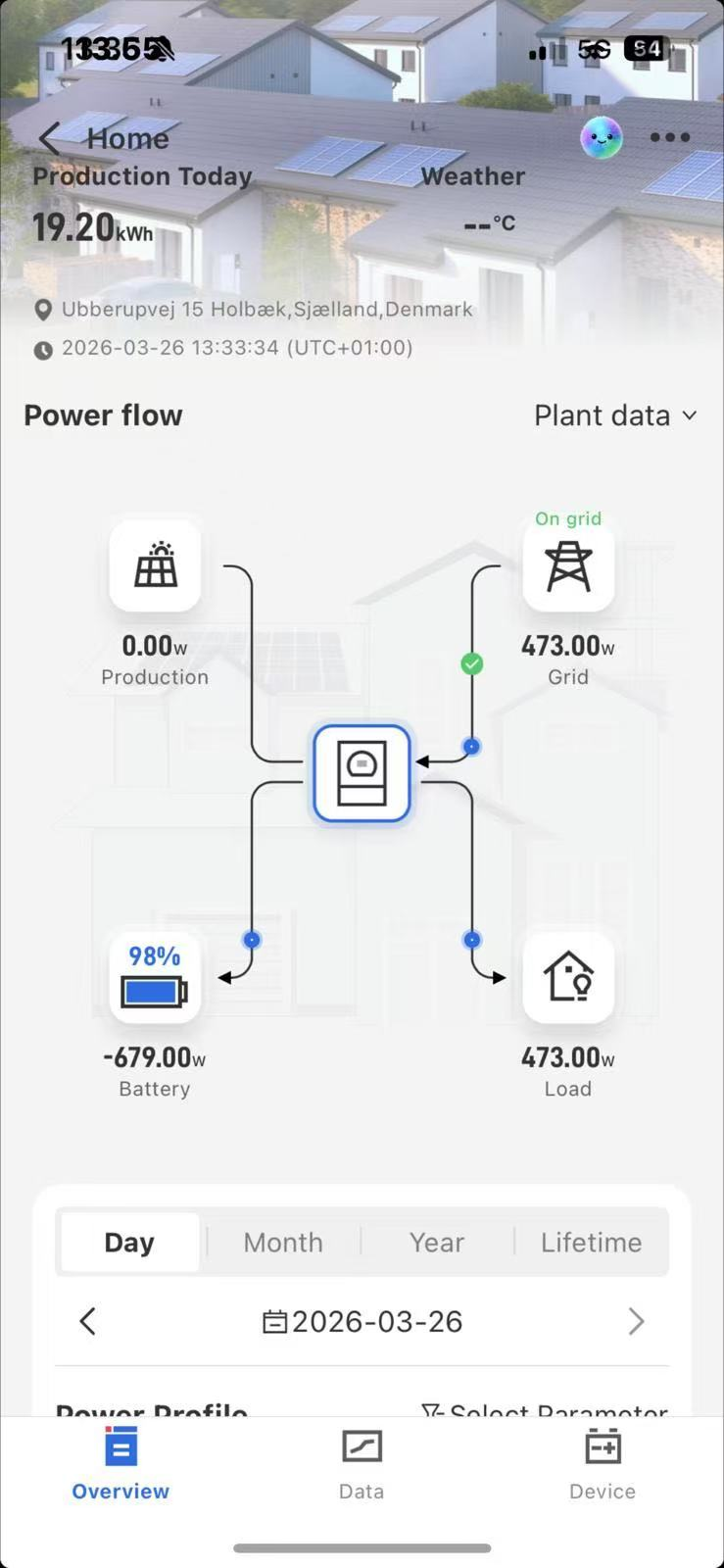

Figura 1 - Captură de ecran Power Flow

Puterea de generare fotovoltaică scade direct la 0 W. Sistemul oprește generarea fotovoltaică și se bazează în întregime pe

alimentarea rețelei plus descărcarea bateriei pentru a servi sarcina. Acesta este clientul - simptom perceput de „nicio generație”.

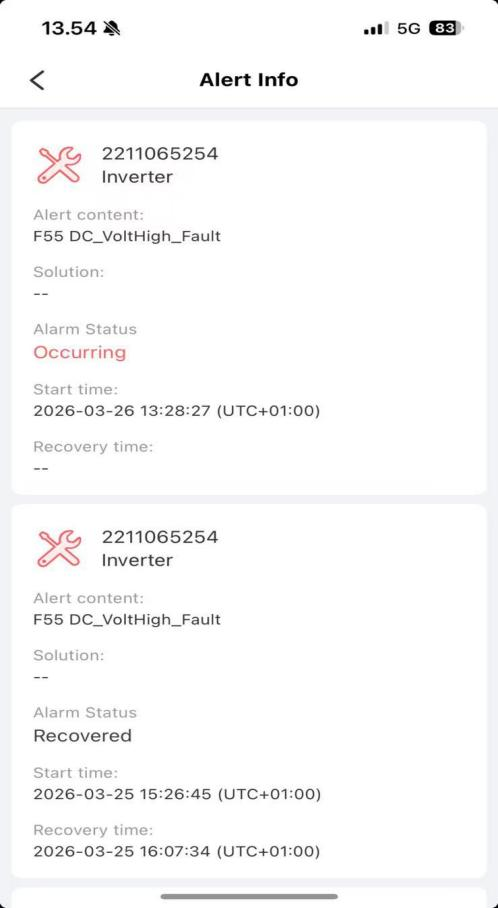

Figura 2 - F55 Alarm Log Screenshot

Platforma raportează F55 DC - Volt Înalt - Defecțiune indicând magistrala DC peste tensiune. Defecțiunile apar în timpul zilei - perioadele de iradiere și șterge automat când iradierea scade. Modelul repetat se potrivește cu sincronizarea tipică a supratensiunii DC.

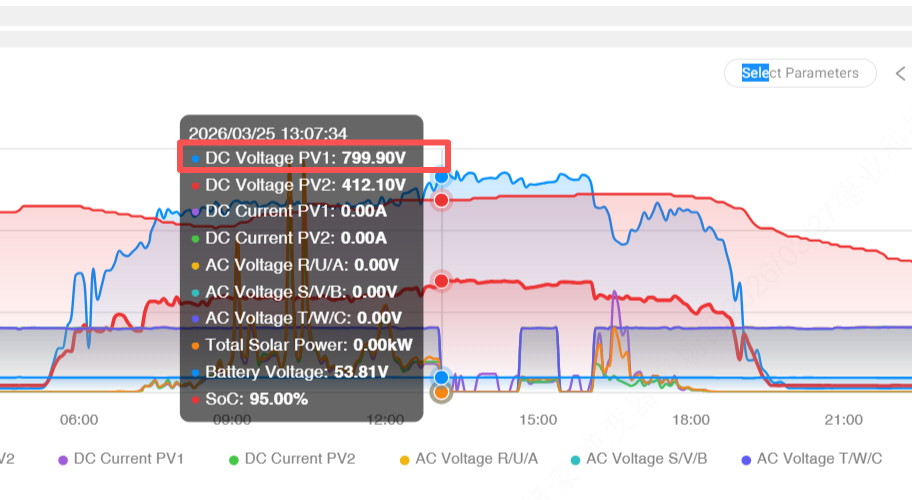

Figura 3 - Captură de ecran cu date operaționale

Această captură de ecran este cheia pentru root - identificarea cauzei. Anomaliile de bază sunt clare: vârfurile tensiunii DC PV1 la 799,90 V, curenții PV1 și PV2 PV sunt de 0,00 A, SOC al bateriei este de 95% cu tensiunea bateriei 53,81 V, iar tensiunile laterale AC sunt toate 0 V indicând că invertorul s-a deconectat de la rețea.

Cele trei capturi de ecran indică concluzia că DC excesiv - tensiunea laterală a declanșat invertorul ' acțiunea de protecție și a provocat oprirea generației. O baterie aproape plină a agravat și mai mult starea de tensiune.

2. F55 Definiția miezului de eroare și logica de declanșare a cazului

1. Definiție oficială

F55 indică protecția la supratensiune magistrală DC. Invertorul ' Logica de protecție previne ca tensiunea de curent continuu ridicată să deterioreze IGBT-urile, condensatorii de legătură CC, BMS-ul bateriei și alte componente critice. Când tensiunea DC depășește pragul de protecție configurat, invertorul execută acțiuni de protecție.

2. Logica de declanșare completă pentru acest caz

Combinând cele trei capturi de ecran cu comportamentul de protecție a invertorului, lanțul de defecțiuni este următorul și reprezintă un scenariu tipic F55:

- Cauza principală: șirul PV1 conține prea multe module în serie, astfel încât tensiunea de circuit deschis depășește semnificativ invertorul ' s Limitele de intrare MPPT sau DC. Captura de ecran arată 799,90 V care depășește cu mult limitele tipice de siguranță.

- Declanșare directă: la amiază, sub iradiere puternică, tensiunea fotovoltaică crește și mai mult și depășește pragul de protecție.

- Factor de amplificare: SOC-ul bateriei la 95% este aproape plin, lăsând o capacitate mică de absorbție a puterii PV în exces. Excesul de energie se acumulează pe partea de curent continuu și împinge tensiunea mai sus.

- Acțiune de protecție: invertorul declanșează F55, oprește intrarea PV, astfel încât curenții PV să scadă la zero și se deconectează de la rețea, astfel încât tensiunile AC să fie zero. Puterea fotovoltaică scade la 0 W și sistemul se oprește din export.

- Recuperare automată: Pe măsură ce iradierea scade seara, tensiunea fotovoltaică scade din nou în intervalul de siguranță, protecția este eliminată, iar invertorul reia funcționarea normală.

3. Cauzele principale ale F55 (probleme majoritare non-hardware)

Pe baza capturilor de ecran și a statisticilor de teren, majoritatea defecțiunilor F55 nu sunt cauzate de defecte hardware. Acest caz se potrivește cu două cauze principale care ar trebui să fie în centrul verificărilor la fața locului:

1. Configurație excesivă a șirului fotovoltaic (cauza principală, ~60%)

Acest caz este tipic: numărul de serie de șiruri PV1 este prea mare, astfel încât tensiunea de circuit deschis ajunge la 799,90 V, depășind cu mult invertorul ' s intrare permisă. Sub iradiere puternică, protecția la supratensiune este declanșată inevitabil. Unele cazuri arată, de asemenea, un dezechilibru între PV1 și PV2 în tipul de modul sau numărul de șiruri, ceea ce face ca un șir să depășească tensiunea de siguranță.

2. Absorbție insuficientă a bateriei (secundar, ~25%)

Înalt battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Alte comune non - cauze hardware

- Setări incorecte ale parametrilor, cum ar fi limite anti-revers prea stricte, netezirea puterii dezactivată sau setări incorecte de întrerupere a încărcării bateriei care permit creșterea tensiunii.

- Probleme de cablare DC, cum ar fi conexiuni slăbite sau oxidate care distorsionează detectarea tensiunii și provoacă detectarea falsă a supratensiunii.

4. Procedura standardizată de depanare F55 - Telecomanda mai întâi, apoi pornită - Site

Urmați principiul „întâi urmărirea capturii de ecran de la distanță, apoi verificări practice la fața locului; inspectați circuitele înainte de hardware”. Cele trei capturi de ecran pot identifica aproximativ 90% dintre probleme și pot evita demontările inutile.

Pasul 1 - Urmărirea capturii de ecran de la distanță (nucleu, 5 minute pentru a bloca cauza principală)

Preluați cele trei capturi de ecran de bază de pe platformă și verificați patru puncte:

- Din Figura 2, confirmați F55 și că declanșatorii apar în timpul iradierii ridicate, indicând PV - probleme secundare.

- Din Figura 3 verificați tensiunea și curentul PV. Tensiune mult peste MPPT sau limitele de intrare cu puncte de curent zero la probleme de configurare a șirului fotovoltaic.

- Din Figura 3 verificați SOC bateriei. SOC ridicat peste 85% indică o capacitate de absorbție insuficientă.

- Din Figura 1 și Figura 3, verificați partea AC pentru a exclude problemele de rețea ca cauză a opririi.

Pasul 2 - Verificări la fața locului din partea PV (remediere de bază)

- Deconectați PV de la invertor și măsurați tensiunile de circuit deschis PV1/PV2 cu un multimetru pentru a verifica citirile capturii de ecran.

- Recalculați numărul șirurilor și asigurați-vă că tensiunea în circuit deschis este în limitele de siguranță în condițiile de temperatură așteptate.

- Inspectați bornele PV DC pentru conexiuni slăbite sau oxidare și verificați modulele pentru deteriorări sau umbrire.

Pasul 3 — Battery and parameter optimization (remove amplifying factors)

- Restabiliți limita de încărcare a bateriei și alți parametri ai bateriei la valorile implicite ale producătorului.

- Evitați încărcarea în timpul orelor de iradiere de vârf, cum ar fi 11:00–15:00 și treceți încărcarea în perioadele de vârf ale rețelei pentru a crește spațiul de absorbție.

- Relaxați în mod corespunzător limitele anti-reverse/export în limitele permiselor de reglementare și permiteți netezirea puterii pentru a suprima vârfurile de tensiune.

Pasul 4 — Hardware checks (only if prior steps fail, rare)

- Actualizați firmware-ul invertorului și, dacă este necesar, restaurați setările din fabrică și reconfigurați parametrii.

- Contactați asistența tehnică Deye pentru inspecția senzorilor de tensiune DC, a IGBT-urilor și a BMS-ului bateriei. Nu dezasamblați invertorul fără autorizație.

5. Plan de remediere specific de caz – practic și durabil

Concentrați-vă pe corecția șirurilor fotovoltaice și pe optimizarea bateriei/parametrilor. Toate acțiunile de mai jos sunt executabile pe teren și ar trebui să elimine recurența.

1. Remedierea miezului pe partea PV

- Pentru citirea tensiunii PV1 de 799,90 V, reduceți imediat numărul de serie de șiruri PV1, astfel încât tensiunea de circuit deschis să cadă în invertor ' s intervalul de intrare permis cu o marjă de siguranță. După reconfigurare, măsurați tensiunea de circuit deschis în starea deconectată și reconectați numai când citirile sunt normale.

- Asigurați-vă că PV1 și PV2 utilizează tipuri de module identice, număr de șiruri și, de preferință, aceleași loturi de producție. Păstrați diferențele de tensiune între șiruri minime.

2. Optimizarea bateriei și a parametrilor

- Setați limita superioară de încărcare a bateriei la un nivel care lasă spațiu liber pentru absorbția PV, de exemplu 80%–85% SOC.

- Permiteți exportul limitat în rețea acolo unde este permis pentru a evita acumularea de energie DC.

- Activați funcțiile de netezire a puterii și de limitare a puterii fotovoltaice pentru a suprima supratensiunile bruște sau supratensiunile.

3. Întreținere simplă de rutină

- Strângeți bornele DC de pe părțile PV și ale bateriei, îndepărtați oxidarea și asigurați o izolație corespunzătoare.

- Preluați lunar cele trei capturi de ecran de bază pentru a monitoriza tensiunea PV și SOC bateriei și interveniți mai devreme dacă apar anomalii.

7. Recomandări cheie

- F55 este o acțiune normală de protecție a siguranței și nu indică neapărat o defecțiune hardware. Cele mai multe apariții sunt cauzate de configurația șirului fotovoltaic care depășește limitele invertorului. SOC ridicat al bateriei și setările incorecte ale parametrilor sunt factori de amplificare obișnuiți.

- Diagnosticarea rapidă se bazează pe trei capturi de ecran: fluxul de putere, jurnalul de alarmă și datele operaționale. Aceste imagini permit o urmărire de cinci minute a cauzei principale în majoritatea cazurilor.

- Priorități de remediere: configurația corectă a șirului fotovoltaic pentru a elimina cauza principală și optimizarea bateriei și a parametrilor invertorului pentru a elimina condițiile de amplificare și pentru a preveni reapariția.

Lista de verificare acționabilă

- Preluați și salvați Figura 1, Figura 2 și Figura 3 pentru fiecare incident.

- Deconectați și măsurați PV Voc în câmp.

- Recalculați și ajustați numărul de șiruri pentru a îndeplini limitele de intrare ale invertorului.

- Coordonați limitele de încărcare a bateriei cu furnizorul de baterii și activați uniformizarea puterii.

- Documentați modificările și monitorizați lunar prin capturi de ecran de la distanță.
