Ce este un invertor Grid-Tie?

Panourile solare produc energie electrică în curent continuu (DC) - dar casa dvs., biroul și rețeaua de utilități funcționează toate pe curent alternativ (AC). Un invertor de legătură cu rețea compensează acest decalaj. Acesta convertește ieșirea de curent continuu a matricei dvs. solare în putere de curent alternativ compatibilă cu rețeaua, sincronizează acea ieșire cu tensiunea și frecvența utilității și gestionează fluxul de electricitate între sistemul dumneavoastră și rețea.

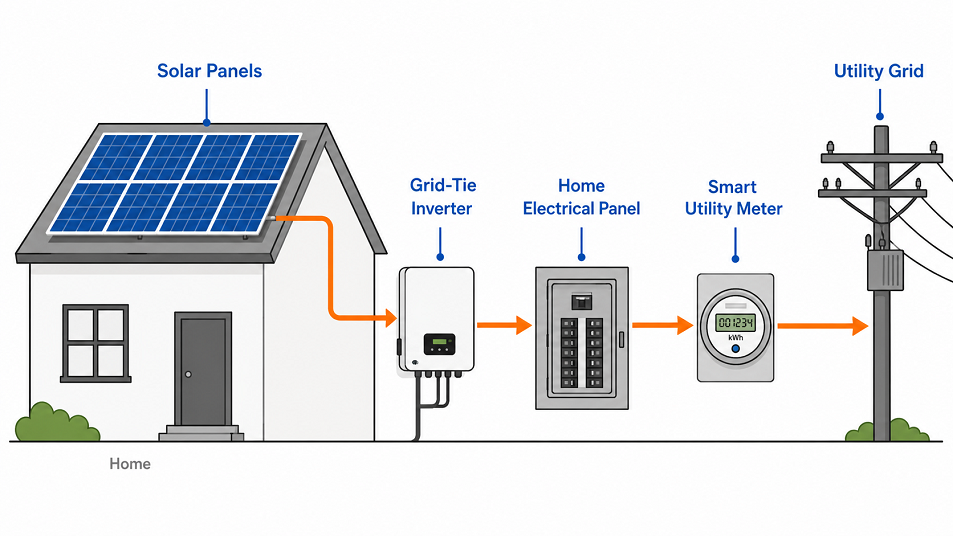

O instalație solară tipică în rețea constă din trei elemente de bază: matricea fotovoltaică care captează lumina soarelui, invertoare conectate la rețea pentru sisteme solare rezidențiale și comerciale care convertesc și gestionează puterea și un contor inteligent bidirecțional care înregistrează exact câtă energie extrageți din rețea și cât exportați înapoi. Spre deosebire de sistemele off-grid, care se bazează pe băncile de baterii pentru a funcționa independent, o configurație conectată la rețea folosește rețeaua de utilități ca tampon - preluând din ea atunci când producția solară scade și alimentând surplusul de energie atunci când producția depășește cererea.

Această arhitectură face ca sistemele conectate la rețea cel mai rentabil și mai răspândit tip de instalație solară, în special în zonele urbane și suburbane cu acces stabil la rețea. Nu este nevoie de stocarea costisitoare a bateriei pentru a menține puterea continuă, iar economia se îmbunătățește în continuare prin programele de contorizare netă care creditează utilizatorii pentru energia electrică pe care o returnează la rețea.

Cum funcționează un invertor Grid-Tie

Panouri fotovoltaice de înaltă eficiență genera electricitate DC a cărei tensiune și curent variază continuu în funcție de intensitatea luminii solare, temperatură și umbrire. Prima sarcină a invertorului este să condiționeze această intrare fluctuantă în ceva stabil și utilizabil. Intern, o etapă de intrare filtrează DC brut, o punte invertor folosește tranzistori de comutare de mare viteză (de obicei IGBT) pentru a simula o formă de undă de curent alternativ, iar un filtru de ieșire netezește rezultatul într-o undă sinusoidală curată care se potrivește standardelor de rețea.

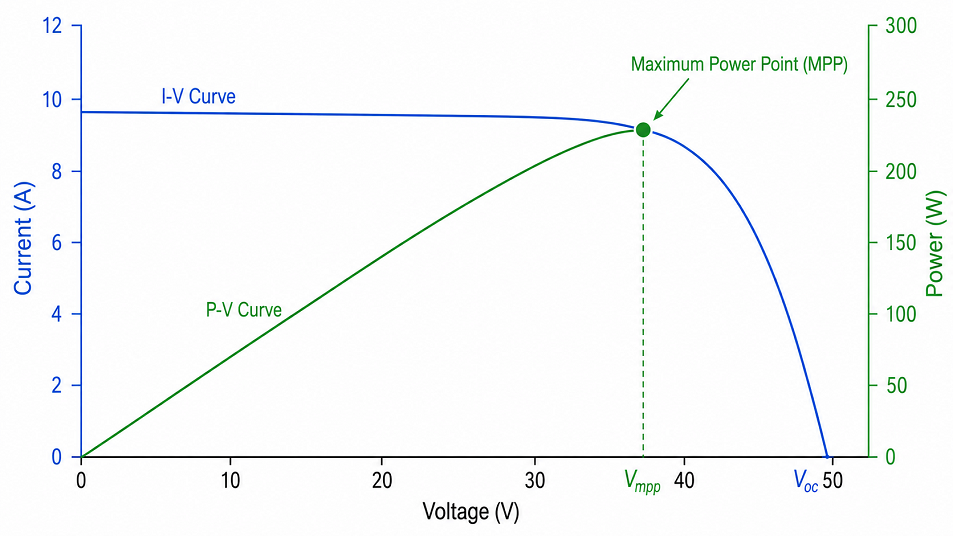

Funcționează în paralel cu acest proces de conversie Urmărirea punctului de putere maximă (MPPT). Panourile solare nu funcționează la o ieșire fixă ​​- curba lor de putere se schimbă în funcție de condiții și există întotdeauna o combinație specifică tensiune-curent care oferă cea mai mare putere posibilă. Algoritmii MPPT eșantionează continuu panoul și ajustează punctul de funcționare al invertorului pentru a rămâne la acel vârf. În practică, un sistem MPPT bine implementat poate recupera câteva puncte procentuale de energie care altfel ar fi pierdute în condiții suboptime ale panoului, în special în sistemele cu umbrire parțială sau orientări mixte ale panourilor.

A treia funcție și cea mai critică pentru siguranță este sincronizarea rețelei. Înainte ca invertorul să exporte un singur watt, acesta trebuie să se blocheze pe tensiunea, frecvența și faza rețelei. Orice nepotrivire ar crea interferențe sau, în cel mai rău caz, ar deteriora echipamentul. Invertoarele moderne realizează această blocare în câteva secunde de la pornire și monitorizează continuu parametrii rețelei. Dacă rețeaua se defectează - din cauza unei defecțiuni, a lucrărilor de întreținere sau a unei întreruperi - invertorul detectează pierderea și oprește imediat ieșirea. Aceasta protecție anti-insulare împiedică sistemul să alimenteze accidental liniile pe care lucrătorii de la utilități presupun că sunt deconectate și este o caracteristică obligatorie în conformitate cu fiecare standard major de interconectare a rețelei din întreaga lume.

Tipuri de invertoare Grid-Tie

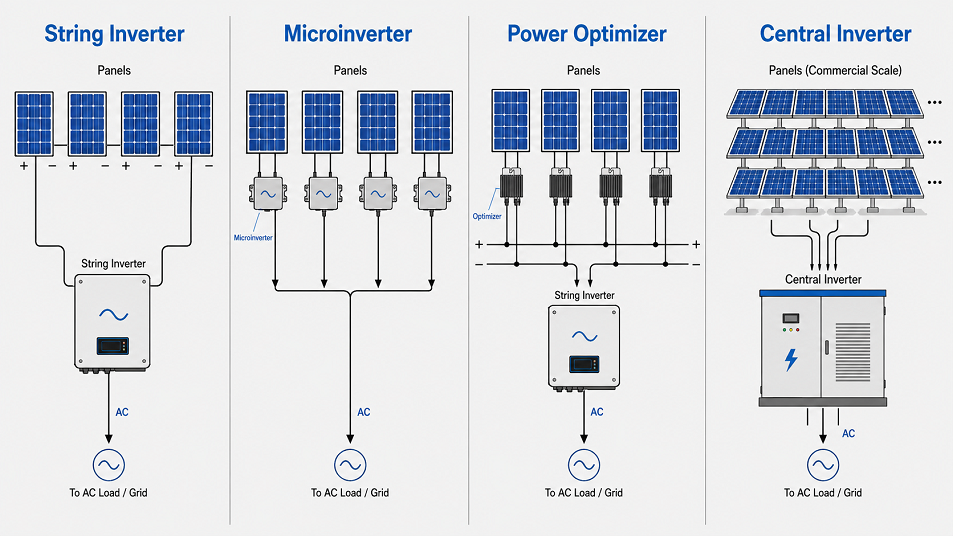

Nu toate invertoarele grid-lega au aceeași arhitectură. Topologia potrivită depinde de dimensiunea sistemului, de aspectul acoperișului, de condițiile de umbrire și de buget. Cele patru tipuri principale fac fiecare compromisuri diferite între cost, performanță și flexibilitate.

Pentru majoritatea instalațiilor rezidențiale din Europa, invertoarele șir rămân alegerea implicită - sunt tehnologii mature, ușor de instalat și bine susținute. Microinvertoare pentru optimizarea la nivel de panou sunt din ce în ce mai populare pentru casele cu lucarne, coșuri de fum sau acoperișuri cu mai multe pante, unde umbrirea este inevitabil. Optimizatoarele de putere ocupă o cale de mijloc practică: oferă performanțe MPPT la nivel de panou la un cost total mai mic decât un sistem complet cu microinvertor, păstrând în același timp hardware-ul principal de conversie centralizat.

Specificații cheie și caracteristici de comparat

Fișele de date ale invertorului pot fi dense, dar o mână de specificații conduc cea mai mare parte a luării deciziilor atât pentru cumpărătorii rezidențiali, cât și pentru cei comerciali.

Eficiență este procentul de putere de intrare DC convertită cu succes la ieșire AC utilizabilă. Majoritatea invertoarelor de calitate grid-tie ating o eficiență maximă între 97% și 98,5%. Un punct de referință mai util este cifra de eficiență ponderată – fie Eficiența Europeană (η_EU) fie Eficiența CEC utilizată în California – deoarece acestea țin cont de variațiile din lumea reală ale nivelului de producție, mai degrabă decât să raporteze doar vârful cel mai bun caz. O diferență de eficiență de 0,5% într-un sistem de 10 kW se traduce printr-un impact măsurabil asupra randamentului anual.

Numărul de canale MPPT contează mai mult decât își dau seama mulți cumpărători. Un singur invertor MPPT tratează întreaga matrice ca o singură unitate electrică, astfel încât umbrirea sau murdărirea pe un șir afectează totul. Invertoarele cu două sau mai multe intrări independente MPPT permit optimizarea separată a diferitelor secțiuni de acoperiș - sau a șirurilor cu număr diferit de panouri. Pentru orice instalare cu mai mult de o suprafață de acoperiș, multi-MPPT este insistent recomandat.

Clasa IP și intervalul de temperatură de funcționare determină dacă un invertor poate fi montat în exterior. Unitățile cu clasificare IP65 sunt etanșate împotriva prafului și a jeturilor de apă, potrivite pentru montarea pe perete expus. Unitățile IP20 sau IP21 trebuie protejate de elemente. În climatul european, unde temperaturile pot oscila între -20 °C iarna și 60 °C pe un perete orientat spre sud vara, confirmați intervalul de funcționare la putere maximă a invertorului înainte de a-l specifica.

Interfețele de comunicație — Wi-Fi, Ethernet, RS485 sau Modbus — determină modul în care invertorul se integrează cu platformele de monitorizare și sistemele de management al energiei clădirii. Pentru utilizatorii rezidenți, monitorizarea bazată pe cloud prin intermediul unei aplicații pentru smartphone este de obicei suficientă. Pentru operatorii comerciali, conectivitatea RS485 sau Modbus permite integrarea cu sistemele SCADA la fața locului și alertarea automată a erorilor.

Beneficii financiare și de mediu

Cel mai direct beneficiu financiar al unui sistem solar conectat la rețea este reducerea energiei electrice achiziționate de la utilitate. În timpul zilei, generarea solară compensează consumul în timp real. Orice surplus flux către rețea, iar majoritatea țărilor europene au o anumită formă de compensare pentru acel export - fie un tarif fix de alimentare, un aranjament net de contorizare, fie un stimulent pentru autoconsum.

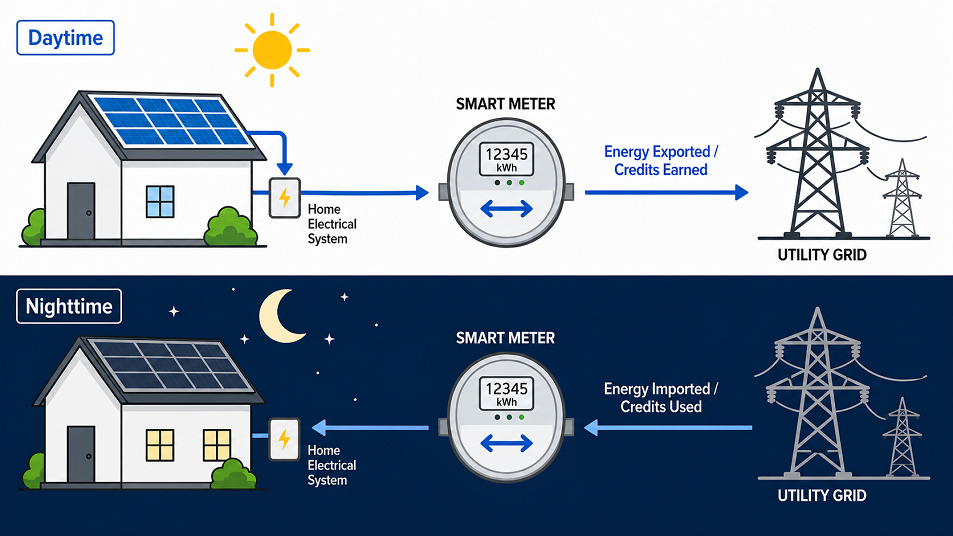

Conform unei scheme tipice de contorizare netă, contorul dumneavoastră inteligent înregistrează atât energia pe care o extrageți din rețea, cât și energia pe care o exportați. La momentul facturării, suma exportată este creditată din consumul dumneavoastră, reducând volumul net pentru care plătiți. Contoarele inteligente bidirecționale moderne gestionează această contabilitate în mod automat și precis – spre deosebire de contoarele analogice mai vechi cu discuri rotative pe care le-au înlocuit. În lunile în care generarea solară este mare și cererea gospodăriilor este moderată, este posibil să se reducă factura de energie electrică la rețea la aproape zero.

Cazul de mediu este simplu. Fiecare kilowatt-oră generat de un sistem solar legat de rețea înlocuiește un kilowatt-oră care altfel ar fi fost produs de generarea termică - cărbune, gaz sau petrol - pe rețea. Pe o durată de viață a sistemului de 25 de ani, o instalație rezidențială tipică de 8 kW din Europa Centrală va compensa aproximativ 150-200 de tone de CO₂, în funcție de intensitatea de carbon a rețelei locale. Pentru companiile cu obligații de raportare a durabilității, energia solară legată de rețea oferă reduceri măsurabile și verificabile ale emisiilor de domeniul 2.

Stabilitatea costului energiei este un beneficiu secundar, dar din ce în ce mai apreciat. Tarifele la energie electrică în Europa au fost foarte volatile în ultimii ani. O instalație solară cu un invertor conectat la rețea blochează o parte din alimentarea cu energie la un cost marginal aproape de zero, oferind un grad de izolare față de viitoarele creșteri ale tarifelor. Pentru utilizatorii care doresc să extindă în continuare această protecție, tranziția la un invertor hibrid cu stocare a bateriei este un pas logic următor - și multe invertoare șir de pe piață de astăzi sunt proiectate să accepte un supliment de stocare fără a necesita o înlocuire completă a sistemului.

Instalații rezidențiale vs. comerciale

Invertoarele Grid-Tie servesc ambele piețe, dar cerințele diferă semnificativ odată ce treceți de funcția de conversie de bază.

Sistemele rezidențiale din Europa variază de obicei de la 3 kW la 20 kW, acoperite de unul sau un număr mic de invertoare șir monofazate sau trifazate. Dimensionarea este de obicei simplă: potriviți ieșirea AC nominală a invertorului la 80–110% din puterea de vârf DC a matricei. O subdimensionare modestă - cunoscută sub numele de supradimensionare DC - este o practică obișnuită, deoarece panourile solare produc rareori puterea maximă nominală simultan și îmbunătățește eficiența invertorului la sarcinile parțiale care domină cea mai mare parte a zilei. Dacă este planificată o extindere viitoare, alegeți un invertor cu spațiu liber în intrarea DC sau proiectați sistemul astfel încât oa doua unitate să poată fi adăugată în paralel. Al nostru truse fotovoltaice rezidentiale pentru instalatii la domiciliu sunt pre-potrivite cu capacitatea invertorului pentru a simplifica această decizie.

Instalațiile comerciale introduc o complexitate suplimentară. Sistemele de peste 100 kW necesită, în general, invertoare centrale trifazate, acorduri formale de conectare la rețea cu operatorul rețelei de distribuție (DNO) și aprobarea tehnică a setărilor releului de protecție. Cerințele de monitorizare sunt, de asemenea, mai solicitante: managerii de unități au nevoie de obicei de tablouri de bord în timp real, notificări automate de eroare și date istorice privind randamentul pentru raportarea performanței. Platformele avansate de monitorizare pot integra datele de producție solară cu sistemele de management al energiei clădirilor, permițând strategii automate de schimbare a sarcinii care cresc proporția de energie solară autoconsumată și reduc și mai mult costurile de import de rețea.

Ambele segmente beneficiază de aceiași factori financiari de bază - facturi reduse la electricitate, venituri din export și eligibilitate potențială pentru tarife verzi sau certificate de sustenabilitate - dar calendarul de rambursare și arhitectura corespunzătoare a invertorului diferă suficient de mult încât proiectele rezidențiale și comerciale ar trebui specificate separat.

Instalare, întreținere și depanare

Instalarea invertorului grid-tie implică conexiuni de curent alternativ și un proces formal de notificare sau aprobare cu operatorul rețelei de distribuție locală. În majoritatea țărilor europene, această lucrare trebuie efectuată de un electrician autorizat sau de un instalator solar autorizat. Instalarea DIY este fezabilă din punct de vedere tehnic în unele jurisdicții, dar de obicei anulează garanția producătorului, este posibil să nu îndeplinească cerințele asigurătorului și, în unele piețe, pur și simplu nu este permisă fără aprobarea DNO depusă de un profesionist calificat.

Întreținerea de zi cu zi este minimă în comparație cu majoritatea echipamentelor electrice. O inspecție vizuală periodică - verificarea coroziunii, zgomote neobișnuite de la ventilatoarele de răcire și confirmarea că spațiile de ventilație din jurul unității sunt menținute - este suficientă pentru majoritatea instalațiilor. Actualizările de firmware emise de producător ar trebui să fie aplicate atunci când sunt disponibile, deoarece deseori se referă la actualizările de conformitate a codului de rețea și perfecționările algoritmului MPPT. Datele de monitorizare sunt cel mai fiabil sistem de avertizare timpurie: o scădere susținută a randamentului specific (kWh per kWp) în comparație cu linia de referință sezonieră este de obicei primul semn al unei defecțiuni în curs de dezvoltare, fie în invertor, cablaj sau panouri în sine.

Condiții obișnuite de defecțiune și cauzele lor probabile: un invertor care nu pornește dimineața în ciuda luminii solare indică de obicei o citire a tensiunii sau a frecvenței rețelei în afara ferestrei de acceptare a invertorului - verificați dacă alimentarea unui vecin este, de asemenea, afectată înainte de a presupune o defecțiune hardware. Declanșările repetate la supratensiune pe partea AC sunt frecvente în zonele cu penetrare mare a soarelui pe o rețea slabă și pot necesita ajustarea setărilor de putere reactivă a invertorului sau a curbei de răspuns la tensiune, în consultare cu DNO. Întreruperile de comunicare care afectează monitorizarea de la distanță sunt de obicei o problemă de configurare a rețelei sau Wi-Fi mai degrabă decât o defecțiune hardware și sunt rezolvate prin verificarea setărilor routerului sau trecerea la o conexiune Ethernet prin cablu.

Standarde de siguranță și conformitate

Invertoarele grid-tie funcționează la intersecția sistemelor solare private și a rețelei publice de electricitate, motiv pentru care sunt supuse unora dintre cele mai riguros standarde testate în electronica de putere. Conformitatea nu este opțională – utilitățile vor refuza o cerere de conectare la rețea pentru orice invertor care nu poate demonstra conformitatea cu standardele aplicabile, iar polițele de asigurare pentru instalațiile solare o impun, de obicei, de asemenea.

Pentru piețele nord-americane , cele două cerințe de bază sunt UL 1741 și IEEE 1547. UL 1741 este un standard de siguranță a produsului care acoperă proiectarea electrică, mecanică și termică a invertoarelor, convertoarelor și controlerelor de încărcare utilizate în generarea distribuită. Acesta impune testarea protecției anti-insulare, protecție la supracurent și detectarea defecțiunii la pământ. IEEE 1547 stabilește cerințele de interconectare și interoperabilitate la nivel de sistem - definind modul în care invertorul trebuie să răspundă la abaterile de tensiune și frecvență de pe rețea și specificând protocoalele de comunicare care permit operatorilor de utilități să monitorizeze și, acolo unde este necesar, să reducă activele de generare distribuită.

Pentru piețele europene , cadrul echivalent este construit în jurul IEC 62116 și EN 50549. IEC 62116 este procedura internațională de testare pentru măsurile de prevenire a insulării în invertoarele fotovoltaice interactive cu utilitate. Acesta definește un scenariu de testare în cel mai rău caz - o sarcină rezonantă echilibrată concepută pentru a susține o insulă - și necesită ca invertorul să detecteze starea și să se deconecteze în două secunde. EN 50549 (părțile 1 și 2) acoperă cerințele mai largi pentru generatoarele conectate la rețelele publice de distribuție de joasă și medie tensiune, inclusiv curbele de tensiune și răspuns în frecvență, capacitatea de putere reactivă și setările releului de protecție a interfeței. În special în Germania, VDE-AR-N 4105 se aplică conexiunilor de joasă tensiune și adaugă cerințe naționale peste linia de bază europeană. Invertoarele vândute în Europa ar trebui să aibă declarații de conformitate pentru părțile relevante ale acestor standarde, iar instalatorii ar trebui să verifice dacă modelul specific se află pe lista de echipamente aprobate de DNO înainte de a se angaja la un proiect.

Recomandări practice pentru cumpărători: confirmați întotdeauna că invertorul pe care îl specificați are certificările cerute în țara dvs., nu doar un marcaj CE general. Un marcaj CE pe un invertor solar confirmă că producătorul are conformitatea auto-declarată - nu confirmă în sine că unitatea a fost testată independent conform IEC 62116 sau EN 50549. Căutați rapoarte de testare de la terți de la laboratoare acreditate dacă aveți îndoieli sau consultați Documentație standard de testare anti-insulare IEC 62116 pe IEEE Xplore pentru specificația tehnică completă.

Întrebări frecvente

Poate funcționa un invertor conectat la rețea în timpul unei pene de curent?

Nu - nu fără hardware suplimentar. Un invertor standard grid-tie este obligat prin lege să se închidă atunci când detectează că rețeaua și-a pierdut puterea. Această oprire anti-insulare protejează lucrătorii de la utilități de liniile sub tensiune. Dacă energia de rezervă în timpul întreruperilor este o prioritate, veți avea nevoie fie de un invertor hibrid cu un sistem de baterii, fie de un circuit separat de rezervă în afara rețelei. Multe invertoare moderne de șir sunt proiectate cu o cale de upgrade hibridă, așa că merită să luați în considerare acest lucru în faza de proiectare, chiar dacă nu adăugați imediat spațiu de stocare.

Cât durează un invertor grid-tie?

Majoritatea producătorilor oferă invertoare șir de garanție de la 10 la 12 ani, cu opțiuni de garanție extinsă disponibile până la 20 de ani. Durata de viață reală depășește adesea perioada de garanție - 15 până la 20 de ani este o așteptare realistă pentru o unitate de calitate instalată într-o locație bine ventilată. Microinvertoarele oferă de obicei garanții de 25 de ani, care se potrivesc cu durata de viață estimată a panourilor pe care le servesc. Principalele componente de uzură ale invertoarelor string sunt condensatoarele electrolitice și ventilatoarele de răcire; înlocuirea acestora la 10-12 ani este o modalitate rentabilă de a prelungi durata de viață.

Ce dimensiune de invertor am nevoie pentru un sistem rezidential?

Un punct de pornire practic este să potriviți ieșirea nominală AC a invertorului la aproximativ 80–110% din puterea de vârf DC a matricei dumneavoastră. O matrice de panouri de 10 kWp s-ar împerechea de obicei cu un invertor de 9-10 kW. Ușor subdimensionarea invertorului (supradimensionarea DC) este obișnuită, deoarece panourile funcționează rareori la vârful lor nominal simultan și îmbunătățește eficiența în condițiile de sarcină parțială care domină cea mai mare parte a zilei de funcționare. Instalatorul dvs. solar ar trebui să valideze această dimensionare în raport cu orientarea dvs. specifică a acoperișului, datele locale de iradiere și orice factori de umbrire.

Este un invertor grid-tie la fel cu un invertor hibrid?

Nu. Un invertor conectat la rețea vă conectează rețeaua solară la rețea și nu include gestionarea bateriei. Un invertor hibrid adaugă o interfață de baterie cuplată în curent continuu, permițând sistemului să stocheze surplusul de energie solară pentru utilizare pe timp de noapte sau în timpul întreruperilor. Invertoarele hibride sunt mai scumpe și puțin mai complexe de instalat, dar oferă o mai mare independență energetică și rezistență. Dacă nu sunteți sigur care este potrivit pentru situația dvs., începerea cu un sistem de legătură doar cu rețea și actualizarea ulterioară este o cale viabilă - cu condiția ca invertorul original să fie proiectat să accepte un modul suplimentar de baterie.

Ce certificări ar trebui să caut când cumpăr un invertor grid-tie în Europa?

Căutați cel puțin conformitatea cu IEC 62116 (procedură de testare anti-insulare), EN 50549-1 (cerințe de conectare la joasă tensiune) și cu codul național de rețea care se aplică în țara dvs. - VDE-AR-N 4105 în Germania, G98/G99 în Regatul Unit sau echivalent. Rapoartele de testare de la terți de la un laborator acreditat oferă o asigurare mai puternică decât autodeclarația unui producător. DNO poate menține, de asemenea, o listă de echipamente aprobate; verificarea acestui lucru înainte de finalizarea unei specificații de produs evită întârzierile în etapa de aprobare a conexiunii la rețea.

Cum monitorizez performanța invertorului meu grid-tie?

Cele mai multe invertoare moderne includ monitorizare încorporată prin Wi-Fi sau Ethernet, cu date accesibile printr-o aplicație de producător sau portal web. Valorile cheie de urmărit sunt randamentul energetic zilnic și lunar (kWh), puterea de ieșire de vârf și randamentul specific (kWh per kWp instalat) în comparație cu datele locale de iradiere. O scădere susținută a randamentului specific - mai degrabă decât producția absolută, care variază în mod natural în funcție de anotimp - este cel mai fiabil indicator al unei probleme de sistem. Pentru instalațiile comerciale, conectivitatea RS485 sau Modbus permite integrarea cu platforme terțe de gestionare a energiei pentru analize mai avansate și raportare automată.
