1. Introducere

În rapoartele tehnologice BBC, sistemele de stocare a energiei de acasă sunt adesea descrise ca „stații electrice de acasă” independente de energie – panourile solare de pe acoperiș generează energie electrică în timpul zilei, bateriile furnizează energie noaptea sau în zilele ploioase, abordând prețurile electrice din valea de vârf, fluctuațiile rețelei și chiar vremea extremă. Cu toate acestea, instalarea în lumea reală este departe de a fi „plug-and-play”. Bateriile cu litiu de joasă tensiune SE-F16 și RW-F16 de la Deye (Deye, o marcă profesională de stocare a energiei și invertoare) (ambele de 16 kWh LiFePO₄, 51,2 V nominal), atunci când sunt asociate cu SUN-10K-SG05LP3-EU-SM2 (10 kW, hibrid trifazat, deseori proiectat pentru a fi fiabil la joasă tensiune), cablarea reală, comunicarea și paralelizarea. Acest articol, bazat pe manualele oficiale Deye, forumurile utilizatorilor (cum ar fi DIY Solar Forum) și cazuri reale de instalare, analizează patru probleme tipice și soluțiile acestora pentru a ajuta proprietarii obișnuiți de case sau instalatorii să evite capcanele. Datele provin din cele mai recente specificații ale produsului 2025-2026, iar performanța reală este afectată de temperatură, SOC etc.

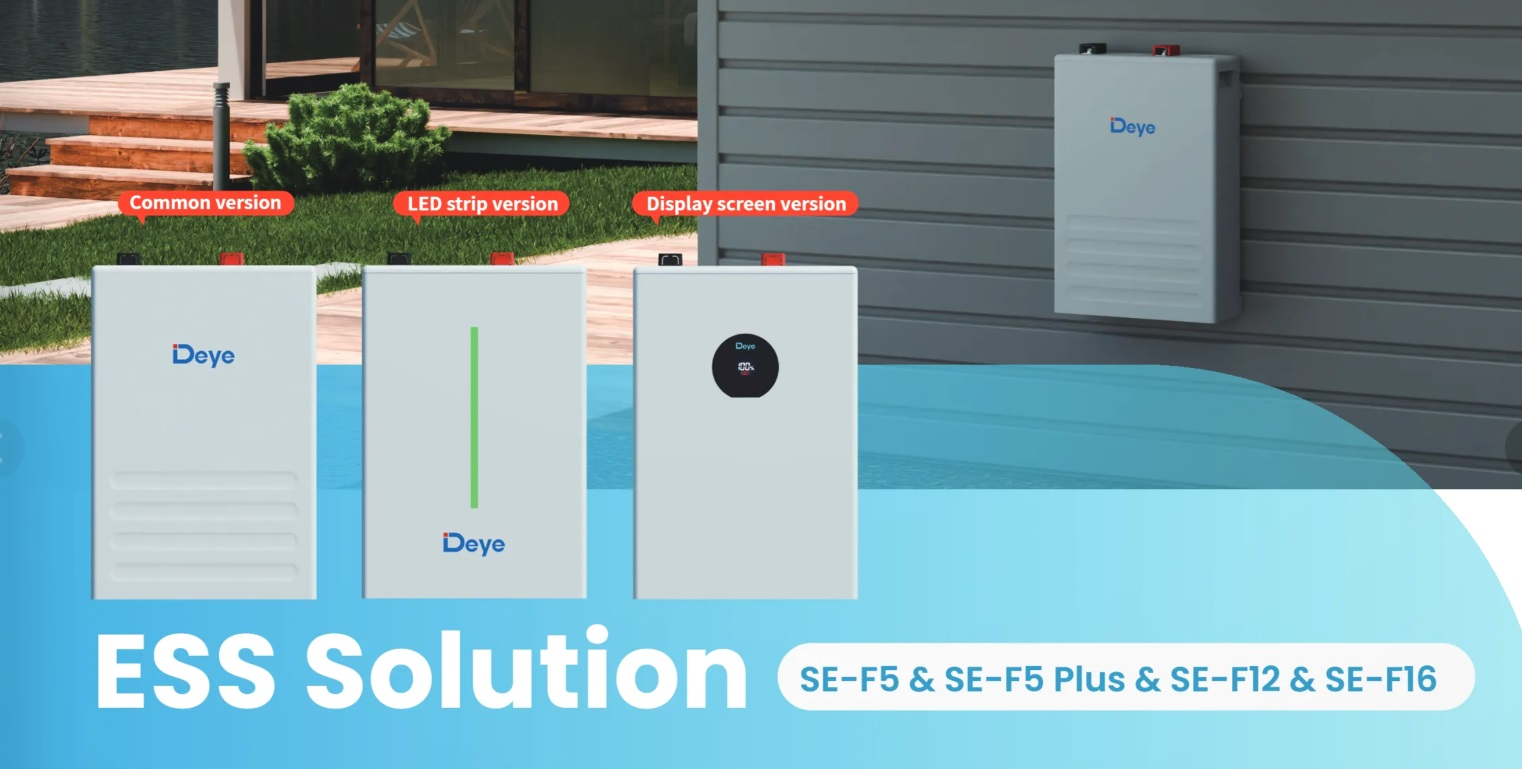

Figura 1. Imagini oficiale ale seriei Deye SE-F16

2.1 Cazul unu: Eroare de comunicare BMS - „Bateria nu răspunde”, sistemul se oprește direct

Cel mai frecvent punct de durere: invertorul afișează „comm./F01-F64” sau LCD-ul bateriei afișează „W31 Avertisment de comunicare baterie (comunicarea PCS eșuează).” Un proprietar german de gospodărie trifazată a instalat un SUN-10K-SG05LP3-EU-SM2 două unități RW-F16; după pornire, invertorul a alarmat în mod repetat, SOC bateriei nu a fost afișat și încărcarea/descărcarea a eșuat complet. Analiza cauzei: bateriile Deye au un BMS (Battery Management System) încorporat care comunică cu invertorul prin CAN 2.0 (port RJ45). Cauzele comune includ:

• Cablul de comunicație nu este prevăzut cu un inel de ferită după cum este necesar (pentru cablarea pe distanțe lungi, se recomandă să înfășurați 4 ture pentru a preveni interferențele).
• Secvență de cablare incorectă (CAN-H/L inversată).
• Secvență de pornire incorectă (întâi comutatorul de service al bateriei trebuie pornit, apoi comutatorul BMS și în final invertorul).
• Modul „Li-BMS” al invertorului nu este setat la protocolul nativ Deye (sau Pylontech selectat incorect sau alt protocol terță parte).
• RW-F16 este modelul clasic; deși SE-F16 acceptă rețea automată, nepotrivirea firmware-ului poate declanșa în continuare „Repetarea adresei principale”.

Solutii practice:

1. După oprire, utilizați cablul de comunicație CAT5E original pentru a reconecta portul „PCS” al bateriei la portul CAN BMS al invertorului.
2. Când cablul de comunicație este lung sau există interferențe electromagnetice puternice la fața locului, un inel de ferită trebuie instalat și înfășurat corespunzător.
3. Înainte de a pune în paralel, încărcați toate bateriile la 100% SOC pentru a reduce diferența de tensiune și pentru a evita circulația curentului.
4. Introduceți invertorul „Configurare baterie” și setați protocolul „Li-BMS” la protocolul nativ Deye (de obicei, auto-recunoscut sau selectați modul 00).
5. Secvență standard de pornire: comutator de service baterie PORNIT → Comutator BMS PORNIT → pornire invertor.
6. Dacă încă anormal, verificați jurnalul BMS prin aplicația Deye sau platforma de monitorizare; numai invertoarele originale Deye acceptă upgrade online de firmware a bateriei, invertoarele terțe nu pot efectua această operațiune.

Feedback-ul proprietarului: După ce au urmat acești pași, sistemul a revenit la normal în 10 minute, iar datele SOC au fost sincronizate în timp real. Manualul afirmă clar: pentru alarmele de comunicare PCS, diagnosticați mai întâi prin software de monitorizare și nu operați sistemul cu defecțiuni.

2.2 Cazul doi: dezechilibru paralel al bateriei – unul „plin”, altul „fometat”

Frecvent în timpul expansiunii cu mai multe baterii: după conectarea în paralel a două unități SE-F16, una continuă să se încarce, în timp ce cealaltă SOC rămâne la 60%, ceea ce duce la pierderea capacității totale și chiar declanșând „diferența de tensiune a celulei” . Un proprietar de vilă polonez (4 invertoare RW-F16 10kW) a găsit un curent de descărcare neuniform după punerea în paralel, cu alarme la sarcină de vârf. Analiza cauzei:

• RW-F16 necesită conexiune IN→OUT în lanț în margaretă; SE-F16 acceptă rețea automată fără comutatoare DIP, dar secvența incorectă a cablului de comunicație sau conflictul de adrese pot provoca în continuare eșecuri în rețea.
• SOC baterie inconsecvent înainte de paralelizare (manualul necesită strict încărcarea tuturor bateriilor la 100% înainte de a pune în paralel).
• Secțiunea transversală a cablului de alimentare este prea mică sau cuplul de conectare insuficient (recomandat 2/0 AWG, cuplu standard 24,5 Nm).
• Curentul maxim de încărcare/descărcare al invertorului nu este configurat în funcție de capacitatea totală a bateriei: SUN-10K-SG05LP3-EU-SM2 curent maxim de încărcare/descărcare 240A, un singur curent de descărcare continuă RW-F16 160A.

Solutii practice:

1. Înainte de a pune în paralel, încărcați complet fiecare baterie la 100% SOC separat și lăsați-le să stea timp de 24 de ore pentru a asigura consistența tensiunii.
2. Cablurile de comunicație trebuie să fie strict conectate în daisy-chain IN→OUT; o singură unitate acceptă până la 32 de unități paralele, cu o capacitate totală de până la 512 kWh.
3. SE-F16 nu necesită setarea comutatorului DIP; Modul paralel RW-F16: Modul 1 pentru invertoarele ≤15kW, Modul 2 pentru invertoarele >15kW.
4. În invertorul „Configurare baterie”, activați modul paralel, setați corect capacitatea totală și curentul maxim de încărcare/descărcare; Se recomandă ca un singur curent continuu RW-F16 să fie limitat la 160 A pentru a preveni supraîncălzirea (întrerupătorul de circuit de 125 A încorporat oferă protecție suplimentară).
5. Monitorizați tensiunea individuală a celulei bateriei și diferența de temperatură în timp real prin platforma cloud sau aplicația Deye; verificați imediat cablurile și conexiunile dacă diferența de tensiune depășește 0,5V.

Rezultat: După reparație, proprietarul a obținut o încărcare/descărcare echilibrată a bateriei și o distribuție uniformă a curentului, crescând rata de autoconsum a sistemului cu 30%. Manualul avertizează în mod explicit: în modul paralel, dacă curentul continuu al unei singure baterii depășește limita, poate provoca supraîncălzire sau chiar riscuri de siguranță

.

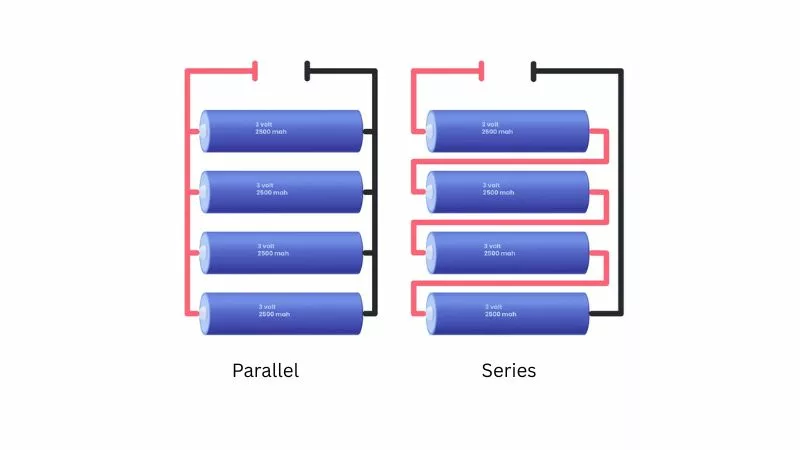

Figura 2. Schema schematică a principiului conexiunii în paralel și în serie a bateriei

2.3 Cazul trei: Împământare și defecțiune DC — Alarmă F22/F56, Pericol de siguranță

După instalarea SUN-10K-SG05LP3-EU-SM2, se raportează frecvent F22 (posibilă împământare sau anomalie de conectare DC) sau F56 (tensiune magistrală DC prea scăzută). Un instalator francez a întâmpinat probleme ocazionale „offline” la montarea pe perete a RW-F16; invertorul a afișat o tensiune anormal de scăzută a bateriei (tensiunea reală a bateriei 51V normală). Analiza cauzei:

• Legătura de împământare nu este fiabilă (carcasa invertorului și bateria trebuie conectate corect la pământ de protecție PE).
• Cuplul cablului DC pozitiv/negativ nu este la standard (24,5 Nm) sau polaritatea este inversată (poate deteriora direct invertorul).
• RW-F16 are încorporat întrerupător de circuit dublu de 125A, capacitate de descărcare continuă SE-F16 de până la 230A; când temperatura ambientală este sub 0 ℃, bateria BMS interzice încărcarea și declanșează protecția.
• Transformatorul de curent CT instalat în direcția greșită (în modul de export zero, săgeata trebuie să indice partea de sarcină).

Solutii practice:

1. Înainte de instalare, asigurați-vă că toate cablurile DC îndeplinesc cerințele de cuplu, distingeți strict polii pozitivi și negativi și nu îi inversați niciodată.
2. Carcasa invertorului și carcasa bateriei trebuie să fie împământate în mod fiabil la același punct PE pentru a forma o conexiune echipotențială.
3. Verificați jurnalul „Alarme de sistem” al invertorului; F22 este cauzat în principal de conexiuni slăbite - strângeți din nou pentru a rezolva.
4. Conectați senzorul de temperatură la portul corect; evitați setarea greșită a modului bateriei plumb-acid.
5. Fixați transformatorul de curent CT pe linia de fază corespunzătoare cu săgeata îndreptată spre sarcină; sistemul trifazat trebuie să acopere complet L1/L2/L3.

După reparație, alarmele au fost eliminate și funcția de comutare fără întreruperi a UPS-ului a funcționat normal. Rapoartele BBC au subliniat că împământarea slabă este unul dintre cele mai ascunse pericole de siguranță în sistemele de stocare a energiei de acasă.

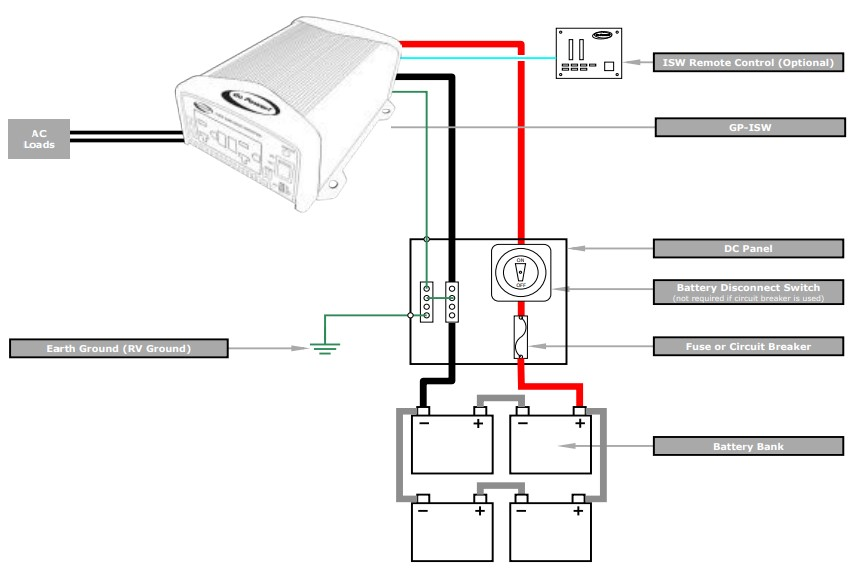

Figura 3. Schema completă a cablajului și a împământului pe partea de curent continuu a invertorului (PE/Pământ Pământ)

2.4 Cazul patru: Eșecul de încărcare/descărcare a timpului de utilizare (TOU) și blocarea limitei superioare de încărcare

Când invertorul este setat cu perioade de timp pentru prețul energiei electrice din valea de vârf, bateria nu se încarcă conform programului sau se încarcă doar până la maximum 80%. Un utilizator olandez care împerechea SE-F16 a constatat că în timpul perioadelor de preț de vale de noapte nu a existat nicio încărcare, în timp ce ziua afișa în mod anormal „descărcarea bateriei”. Analiza cauzei:

• Opțiunea „Activare baterie” activată din greșeală (această funcție este doar pentru recuperarea bateriei cu SOC scăzut; trebuie dezactivată în timpul funcționării normale).
• Comunicarea BMS este instabilă, astfel încât invertorul nu poate obține date reale SOC.
• Firmware-ul bateriei RW-F16/SE-F16 acceptă doar upgrade la invertoarele Deye; amestecarea cu dispozitive terțe, cum ar fi Victron, cauzează cu ușurință afișarea anormală a fluxului de energie.

Solutii practice:

1. În „Configurarea bateriei” invertorului, dezactivați funcția „Activare baterie”.
2. Activați „Taxarea rețelei” și setați corect perioadele de vârf ale TOU (de exemplu, noaptea 00:00-06:00 taxare cu prețuri de vale).
3. În primul rând, excludeți problemele de comunicare BMS (consultați cazul unu).
4. Când amestecați cu invertoare terțe, treceți la modul manual de tensiune sau contactați Deye pentru a confirma compatibilitatea protocolului.

După ce utilizatorul a aplicat remedierea, sistemul a urmat cu strictețe strategia vârf-vală, iar costurile cu energia electrică au scăzut semnificativ.

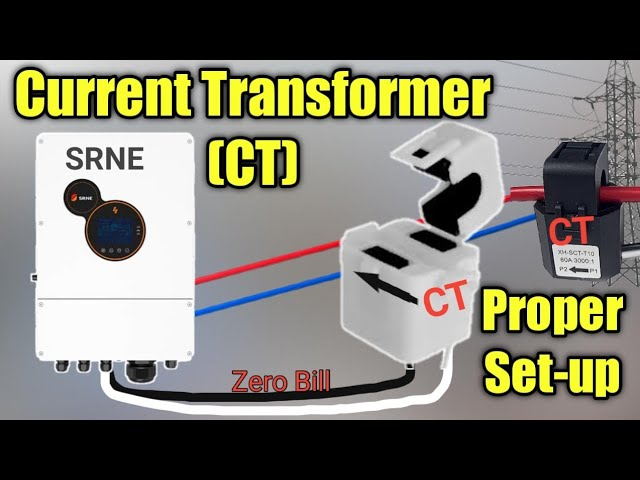

Figura 4. Schema de instalare corectă a transformatorului de curent CT

3. Ghid de evitare a capcanelor: instalarea profesională rămâne esențială

Deye SE-F16 (structură compactă, curent de ieșire mare, grad de protecție mai mare) și RW-F16 (întrerupător încorporat, instalare clasică pe perete) sunt ambele produse rezidențiale mature, având o durată de viață de 6000 de cicluri și o eficiență dus-întors de peste 90%. Cu toate acestea, profesionalismul în instalare este foarte necesar: trebuie efectuată de personal profesionist, respectând cu strictețe standardele de cuplu specificate în manual, intervalul de temperatură de funcționare (încărcare 0-55℃) și specificațiile de comunicare. Majoritatea defecțiunilor de instalare provin din operațiuni nestandard – selecția cablului care nu îndeplinește cerințele, secvența haotică de pornire sau neefectuarea echilibrării înainte de a pune în paralel. Recomandări practice:

• Completați simularea completă a sistemului și depanarea înainte de instalare.
• Verificați regulat versiunea firmware și jurnalele de operare prin aplicația Deye.
• Deși livrarea în depozite europene este eficientă, este totuși recomandat să alegeți instalatori locali autorizați.
• Pe vreme extremă, concentrați-vă pe monitorizarea temperaturii bateriei pentru a evita declanșările frecvente de protecție BMS.

Tehnologia de stocare a energiei, așa cum este descrisă în rapoartele BBC, trece de la scenarii profesionale la gospodării obișnuite. Cu toate acestea, pentru a obține cu adevărat independența energetică a gospodăriei, funcționarea standardizată în timpul fazei de instalare este adesea mai importantă decât produsul în sine. Când întâmpinați defecțiuni, consultați mai întâi tabelul de referință oficial al erorilor Deye sau contactați asistența tehnică oficială. După o depanare adecvată, această serie de baterii poate funcționa stabil pentru mai mult de 10 ani, devenind o unitate de rezervă de energie verde de încredere pentru casă.
