Comparație tehnică a modelelor de invertor hibrid Deye: Sun-8K-SG02LP1-EU-AM2 vs Sun-8K-SG05LP1-EU vs Sun-8K-SG05LP1-EU-SM2

În evoluția peisajului energetic solar, Inverter Design joacă un rol esențial în eficiența generală a sistemului, siguranța și capacitatea de utilizare. Acest articol oferă o comparație tehnică detaliată a trei modele de invertor hibrid Deye 8KW-Sun-8K-SG02LP1-EU-AM2, SOL-8K-SG05LP1-EU și Sun-8K-SG05LP1-EU-SM2-pentru a ajuta proiectanții sistemului și instalatorii în alegerea celei mai potrivite opțiuni.

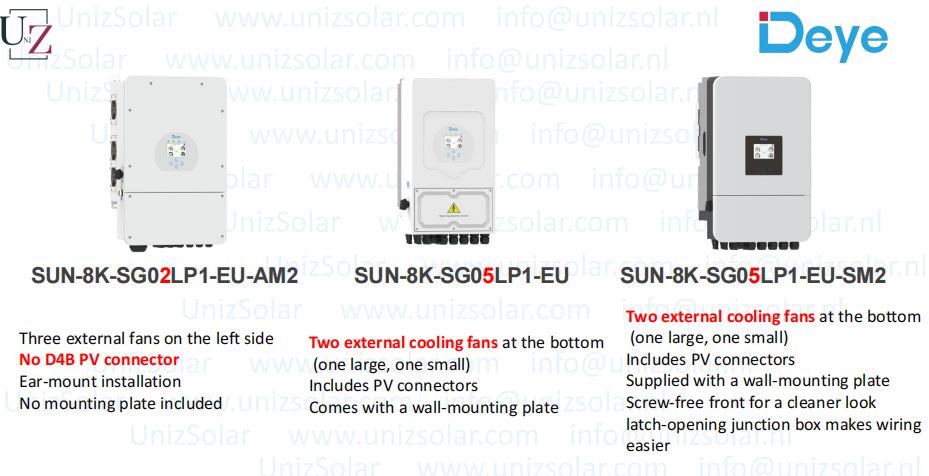

1. Răcire și aspect
Sun-8K-SG02LP1-EU-AM2 are trei ventilatoare de răcire externe pe partea stângă. Suporta instalarea montajului urechii și exclude o placă de montare din spate. În special, nu include conectori PV D4B.

Sun-8K-SG05LP1-EU folosește două ventilatoare de răcire montate în jos (1 mare 1 mic) și include conectori PV. Este furnizat cu o placă de montare a pereților.

Sun-8K-SG05LP1-EU-SM2 adoptă, de asemenea, configurația dublă-fund-fan. Îmbunătățește estetica și comoditatea instalării cu un capac frontal fără șuruburi, cu o deschidere a zăvorului și a inclus placă de montare a pereților.

2. Intrare electrică și configurație fotovoltaică
Toate cele trei modele partajează același curent de intrare PV maxim de 26 26 26 A și acceptă intrări 2/2 2 șir PV, asigurând flexibilitate în configurația tabloului solar.

3.. Structura interioară și proiectarea circuitului
Sun-8K-SG02LP1-EU-AM2 iese în evidență cu două porturi TIC, terminale de conectare rapidă PV și două interfețe rapide. Include o sursă de alimentare auxiliară de 12 VDC și oferă o izolare îmbunătățită și plăci de șofer peste platforma SG05. Cu toate acestea, reutilizează consiliul Wi-Fi.

Sun-8K-SG05LP1-EU include un port TIC și folosește conectori D4B (MC4-Type). Îi lipsește porturile cu rază rapidă și nu prezintă o ieșire auxiliară de 12 V.

Sun-8K-SG05LP1-EU-SM2 se bazează pe SG05LP1-EU, păstrând un port TIC, conectori D4B și două porturi cu închidere rapidă. Include o ieșire auxiliară de 12 VDC și introduce un control de comutare a dipului pe portul ATS pentru mai multă flexibilitate a configurației.

4. Arhitectura PCB și a bordului
Sun-8K-SG02LP1-EU-AM2 oferă o izolare suplimentară și plăci de șofer în comparație cu SG05. Modulul Wi-Fi este reutilizat, nu nou integrat.

Sun-8K-SG05LP1-EU utilizează o stivă de bază SG05 PCB fără îmbunătățiri suplimentare.

Sun-8K-SG05LP1-EU-SM2 împărtășește arhitectura de bază cu SG05, dar încorporează noi controale principale, LCD și plăci auxiliare suplimentare, cu suportul DRM Board ca standard.

5. Mărimea și greutatea
SG02LP1-EU-AM2 este cel mai mare și cel mai greu la 420 × 670 × 233 mm și 35,6 kg.

SG05LP1-EU este mai compact la 330 × 580 × 232 mm, cu o greutate de 24,9 kg.

SG05LP1-EU-SM2 se încadrează între cele două la 366 × 589,5 × 237 mm, cu o greutate de 26,8 kg.

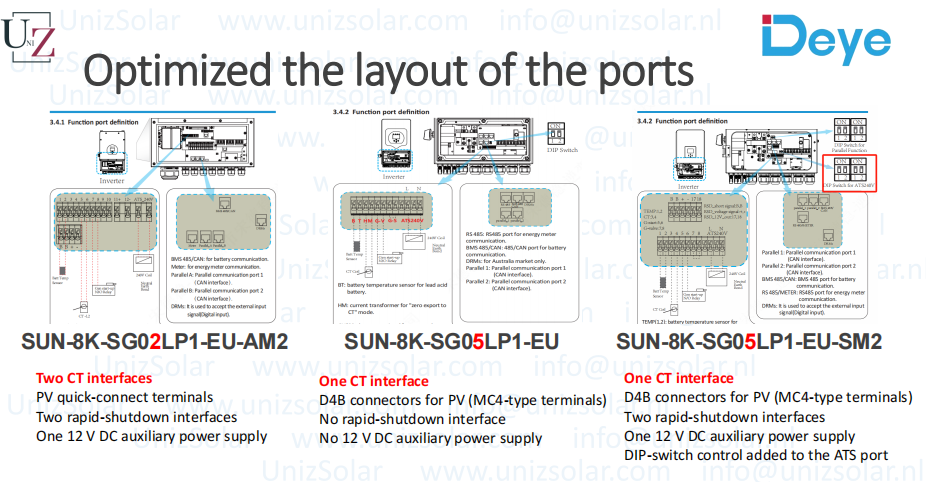

6. Dispunerea portului și designul interfeței

Cele trei modele prezintă o variație semnificativă în aspectul portului și suportul interfeței CT:

SG02LP1-EU-AM2 are două interfețe CT, terminale de conectare rapidă PV și două porturi de închidere rapidă cu o ieșire auxiliară de 12 V.

SG05LP1-EU acceptă o interfață CT, conectori D4B și îi lipsește atât puterea rapidă, cât și puterea auxiliară.

SG05LP1-EU-SM2 se îmbunătățește în acest sens cu o interfață CT, conectori D4B, două porturi de închidere rapidă, o aprovizionare auxiliară de 12 V și o integrare de comutare în portul ATS.

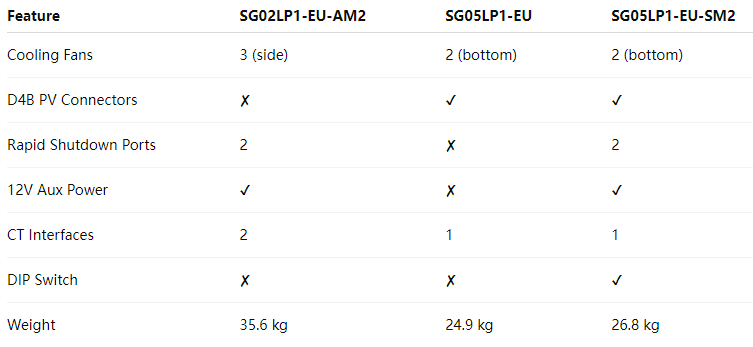

Concluzie

Recomandare:

SG02LP1-EU-AM2 este ideal pentru izolare avansată, contorizare duală CT și sisteme care necesită o ieșire Aux 12V și un control îmbunătățit al portului.

SG05LP1-EU este o opțiune mai ușoară, mai de bază, potrivită pentru instalațiile cu mai puține nevoi auxiliare.

SG05LP1-EU-SM2 atinge un echilibru cu caracteristici îmbunătățite, control îmbunătățit și o estetică mai bună-făcându-l cel mai rafinat model pentru aplicații generale.
