Deye SG06LP1 vs SG05LP1: comparație cu invertorul hibrid monofazat

Ce face seria SG06LP1 diferită

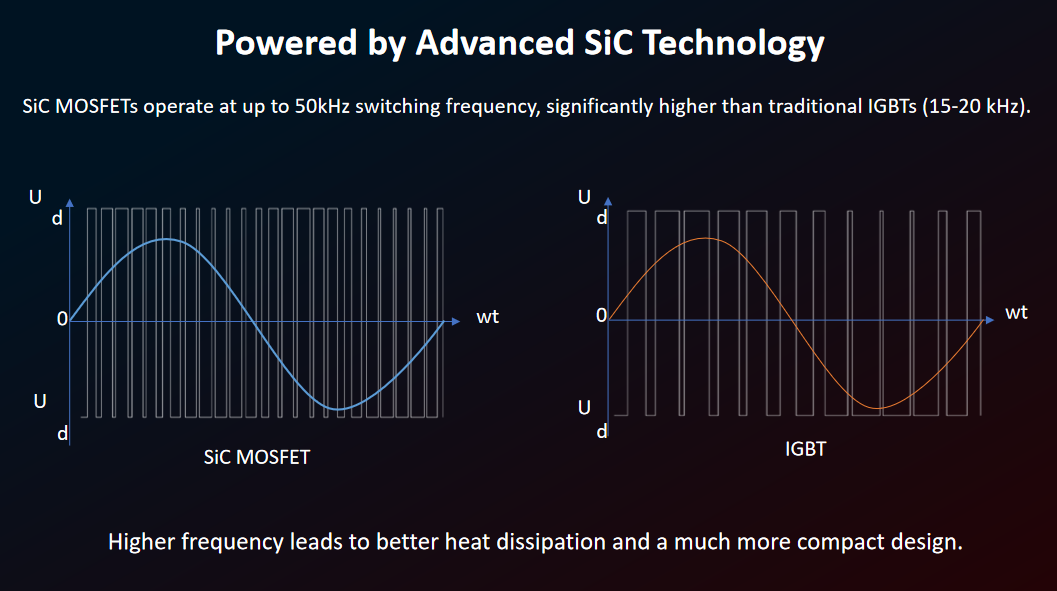

Dimensiunea unui invertor hibrid monofazat era dictată de cât de multă căldură puteau elibera componentele sale de comutare. Seria SG06LP1 de la Deye schimbă această ecuație prin înlocuirea IGBT-urilor tradiționale cu MOSFET-uri cu carbură de siliciu (SiC), care comută până la 50 kHz comparativ cu 15-20kHz tipice modelelor bazate pe IGBT.

Frecvența de comutare mai mare înseamnă că componentele interne de filtrare ale invertorului - inductori, condensatori - se pot micșora considerabil, în timp ce modelează o formă de undă de ieșire curată. Mai puțină căldură generată pe ciclu reduce, de asemenea, dimensiunea radiatorului necesară pentru a menține unitatea rece.

Rezultatul practic apare direct pe fișa de specificații: invertoare solare hibride monofazate de joasă tensiune construit pe această platformă SiC atinge o eficiență cu aproximativ 0,6% mai mare, reducând în același timp greutatea cu până la 42% la puteri comparabile.

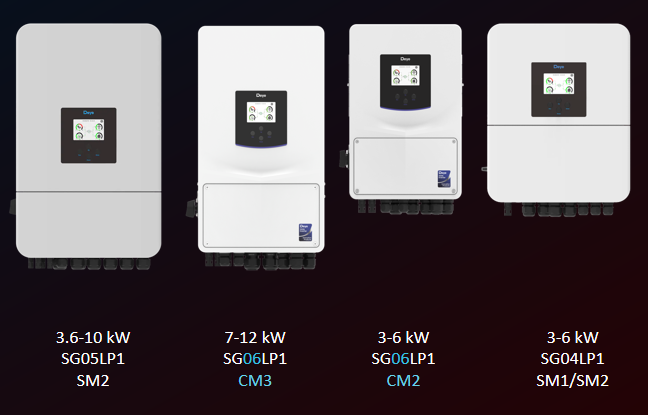

Gamă completă dintr-o privire

Seria SG06LP1 este împărțită în două benzi de putere. Modelele de 3-6 kW (SG06LP1-CM2) vizează instalații rezidențiale mai mici, în timp ce modelele de 7-12 kW (SG06LP1-CM3) acoperă case mai mari sau sarcini comerciale ușoare. Ambele stau alături de seria anterioară SG05LP1, care rămâne disponibilă pentru 3,6-10kW, și seria SG04LP1 la nivelul de intrare 3-6kW.

Convenția de numire contează aici. CM2 și CM3 desemnează noile plăci de control bazate pe SiC, în timp ce SM1/SM2 marchează platforma IGBT mai veche încă vândută sub ecusoanele SG04LP1 și SG05LP1. Dacă știi ce sufix te uiți, îți spune ce generație de electronice interne o cumperi de fapt.

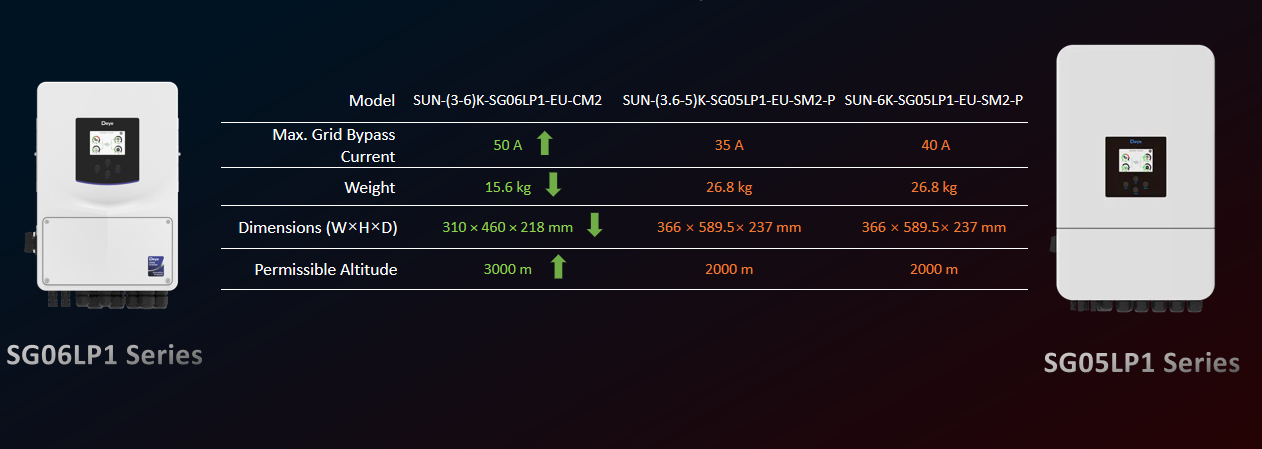

Modele de 3-6 kW: SG06LP1-CM2 vs SG05LP1-SM2

La nivelul de putere entry-level, decalajul generațional este cel mai mare în ceea ce privește amprenta fizică. SUN-(3-6)K-SG06LP1-EU-CM2 cântărește 15,6 kg , față de 26,8 kg pentru ambele variante SG05LP1-SM2-P — o diferență de peste 11 kg la unitățile care fac aceeași treabă.

Dimensiunile urmează același model: 310×460×218 mm pentru CM2 față de 366×589,5×237 mm pentru modelele SM2-P. Aceasta este o amprentă semnificativ mai mică pentru instalațiile montate pe perete, unde spațiul de dulap sau încăpere este redus.

Alte două numere separă aceste modele dincolo de dimensiune. Curentul maxim de bypass al rețelei pe CM2 atinge 50A, înainte de 35A (varianta 3,6-5K) și 40A (varianta 6K) pe unitățile SM2-P - relevant pentru instalațiile care se așteaptă la sarcini mai mari de trecere a rețelei. Altitudinea admisă urcă și de la 2000m la 3000m , care contează pentru site-urile de munte sau de înălțime în care reducerea deratingului devine o adevărată constrângere de proiectare.

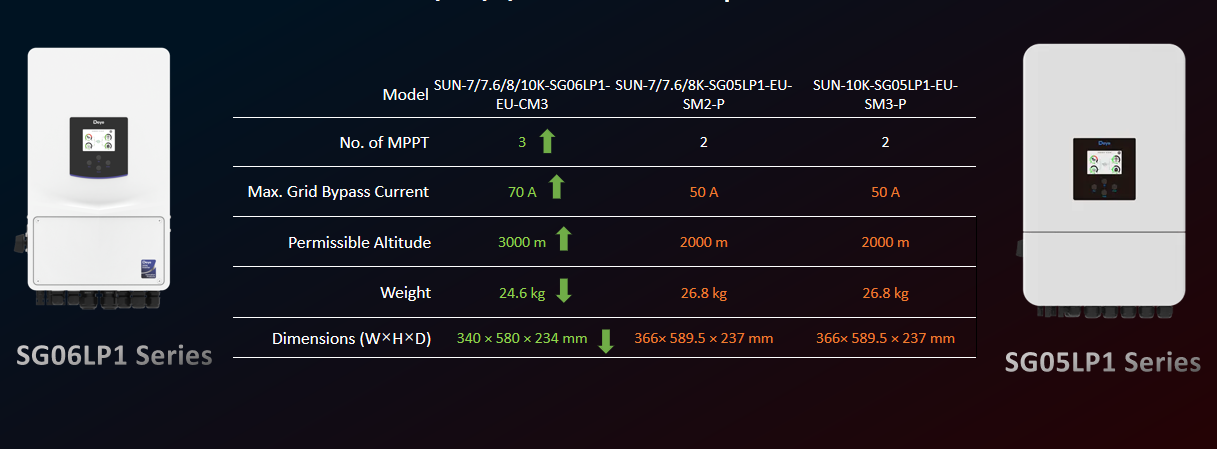

Modele 7-12 kW: SG06LP1-CM3 vs SG05LP1-SM2/SM3

Scalând până la nivelul de 7-12 kW, linia SG06LP1-CM3 adaugă o capacitate pe care SG05LP1 nu o oferă la această gamă: un al treilea tracker MPP. În cazul în care SUN-(7-8)K-SG05LP1-EU-SM2-P și SUN-10K-SG05LP1-EU-SM3-P rulează ambele 2 MPPT-uri, CM3 rulează 3 , deschizând configurații de șir mai flexibile pentru matrice împărțite pe mai multe planuri de acoperiș sau orientări.

Curentul de bypass vede același salt generațional văzut la nivelul inferior: 70A pe CM3 față de 50A pe ambele variante SG05LP1. Greutatea scade de la 26,8 kg la 24,6 kg, iar amprenta se micșorează de la 366 × 589,5 × 237 mm la 340 × 580 × 234 mm. Altitudinea permisă crește din nou la 3000 m, potrivindu-se cu îmbunătățirea observată la modelele CM2 de putere mai mică.

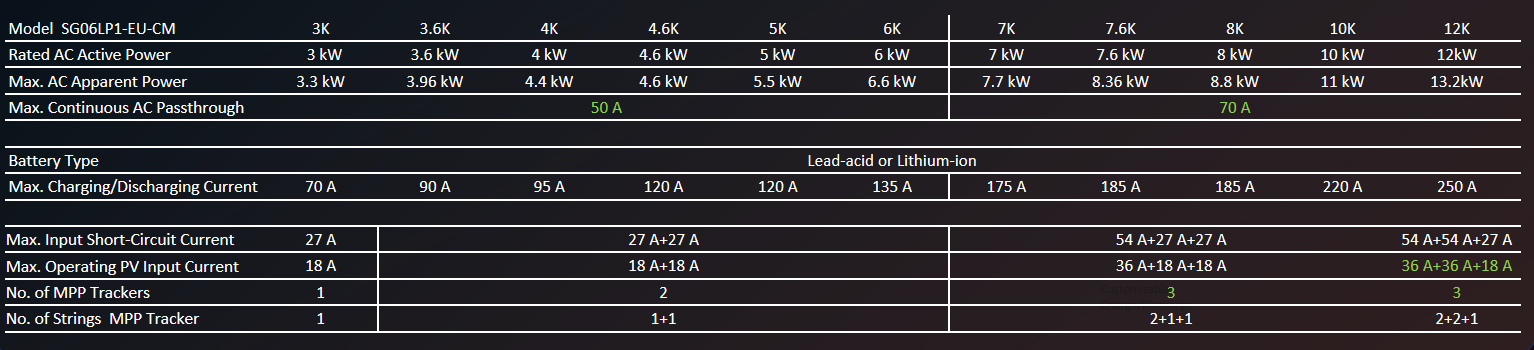

Tabel de referință cu specificații complete

Dincolo de comparațiile principale, gama completă SG06LP1-EU-CM se întinde pe zece puteri nominale de la 3K la 12K, toate împărtășind aceeași compatibilitate cu bateriile plumb-acid sau litiu-ion. Numărul de tracker MPP se mărește cu putere: configurațiile cu un singur tracker rulează prin modelele 3-6K, două trackere acoperă unități de 3.6K-6K și trei trackere apar începând de la 7K.

Curentul de încărcare și descărcare crește constant pe toată gama, de la 70A pe modelul 3K până la 250A pe modelul emblematic 12K. Curentul maxim de intrare PV de funcționare urmează o curbă similară, atingând 36A 36A 18A pe unitatea de 12K datorită designului său cu trei tracker. Pentru oricine care face planificarea aspectului șirurilor, acest tabel este cel mai rapid mod de a verifica modul în care capacitatea de urmărire MPP afectează opțiunile de cablare înainte de a se angaja la un anumit model.

Alegerea între SG06LP1 și SG05LP1

Pentru majoritatea instalărilor noi, seria SG06LP1 este cea mai capabilă alegere pe hârtie: mai ușor, mai mic, un curent de bypass mai mare și, la nivelul de 7 kW-plus, un tracker MPP suplimentar. Seria SG05LP1 are în continuare sens acolo unde stocul din seria CM nu este încă disponibil la nivel local sau unde un instalator are deja piese de schimb și familiarizare cu platforma SM.

Altitudinea merită semnalată separat. Proiectele de peste 2000 m nu au nicio opțiune SG05LP1 care să îndeplinească această evaluare în cadrul acestui set de date - altitudinea permisă de 3000 m a SG06LP1 devine o cerință grea, mai degrabă decât una plăcută. Dincolo de asta, decizia se reduce adesea la cât de mult valorează economiile de spațiu de instalare și spațiul de ocolire în raport cu disponibilitatea componentelor. Nu orice proiect are nevoie de cea mai nouă platformă, dar alegerea invertorului de dimensiunea potrivită pentru sarcină contează mai mult decât urmărirea celui mai bine cotat model pe raft.
